Paso 2: El circuito básico

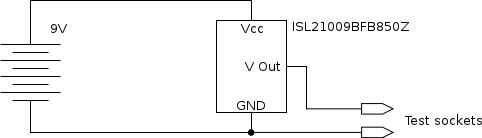

Intersil recomienda que este chip no tiene una carga capacitiva, por lo tanto, la falta de una salida del filtro.

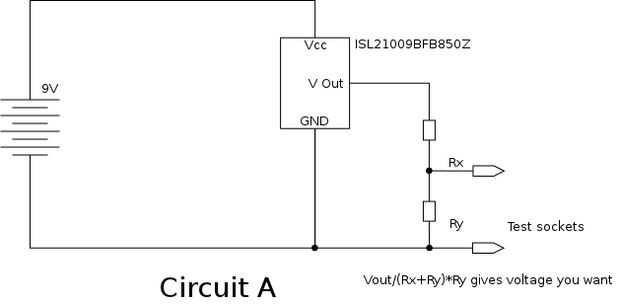

Como el rango más bajo de mi medidor es 200mV, (que será realmente solo lee hasta 199.9mV) y no veo ninguna referencias ofreciendo bajo salida de 200mV, división llegó a ser necesaria, por lo que terminó con el circuito A.

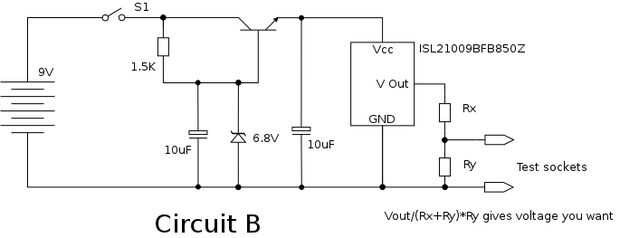

Aunque algo un poco menos primitivo más había querido. La capacidad para encender y apagar, un poco de reducción de la regulación y el ruido me pareció una buena idea, así que después de mucho jugar con números, terminé con circuito B.
En esta versión, se agrega la regulación por la combinación de transistor y Diodo zener (en lugar de sólo una simple zener y la resistencia, ya que este arreglo permite una mayor variación en la corriente de drenaje). La fuente (Vcc) a la viruta de referencia es ahora un if bastante estable aproximado de 6.2V. Los condensadores son para reducir el ruido.
Resistencias Rx y Ry son tipos de 0.01%. Elegí los valores particulares porque lo que fue en Ebay (usada, sobre £3) proporcionar aproximadamente la relación que quería. La idea es hacer la resistencia conectada a través de los zócalos de ser tan bajo como sea posible sin sobrecargar el chip de la referencia. Este chip particular puede entregar hasta 7mA.
Si Ry se aproxima a 1K de valor, errores que no se puede ignoran fluencia en debido a la resistencia interna del medidor (10 M en mi caso), se calcula por:
Rtotal=1/(1/R1+1/R2)
Así que para un resistor de 1K:
1/((1/10,000,000)+(1/1,000)) da 999,9 ohmios - un -0.01% de error, que es ya la tolerancia de las resistencias de todos modos. No aceptable.
Para una resistencia de ohm 29,4:
El uso de 1/((1/10,000,000)+(1/29.4)) da 29,3999 ohmios - sólo una-0.0003% error, que es ignorable.
No elegí la salida del búfer porque esto significaría utilizar un amplificador operacional de instrumentación que no puedo pagar, y la posibilidad de aún más errores siendo introducidos por él.
