Paso 3: Mayor bondad

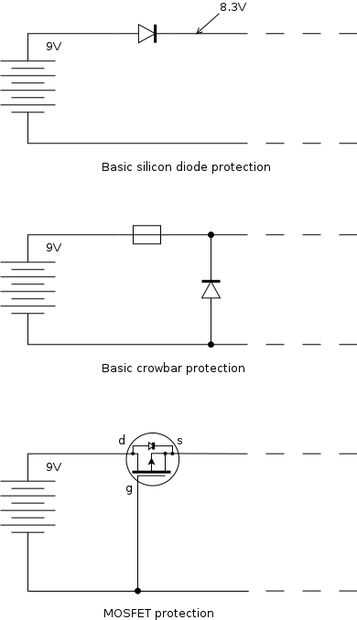

Que originalmente añadido un circuito de protección de la palanca (ver diagrama) preferencia perder 0,7 voltios a través de un diodo de la serie, pero luego descubrió este circuito mosfet algo ingenioso, que es lo que acabé utilizando. Las condiciones sólo reales para lo mosfet son que debe ser modo de realce, P-type, capaz de saturar en el voltaje de la batería y tienen una baja RDS. Se muestra el coste £1 además de p & p. O puede usar un diodo de la serie con una tensión baja, como un tipo schottky o germanio. Todo depende de lo que tiene lo que usted puede permitirse. He ilustrado 3 todas las variantes. He demostrado un diodo normal para el circuito de la palanca, sino un diodo schottky comenzaría a realizar una tensión inversa mucho más rápidamente. (Ver último paso - notas de la operación, de como funciona esto)
He leído que diodos zener son bastante ruidosos, así que puse un condensador a través de él.
Se ha añadido un interruptor a la salida para hacer la referencia un poco más versátil. Darse cuenta de el interruptor podría afectar la salida agregando un poquito de resistencia de contacto, o ruido, pero para calibrar un medidor de 3,5 dígitos, y cualquier otra cosa estoy propensos a usar para en el momento, no creo que esto era importante.
He añadido un transistor para aumentar la corriente de salida disponible. Este circuito era cribbed directamente hoja de datos de la referencia, aunque no usé el mismo transistor especifican, sólo usé lo que me ha pasado que tienen. La resistencia que utiliza es de 220 Ohmios - Intersil especificar 200 ohmios. (Ver diagrama tercera) Valores de hasta unos 120 ohmios deberían funcionar bien. Para que funcione la fuente de voltaje debe ser al menos 0.8V por encima del voltaje de funcionamiento de la viruta de 5.5V. Puse esto a 7V con el regulador de salida baja.
Iba a agregar una fuente de corriente constante, hasta que descubrí que mi metro no tiene ningún ajuste del rango actual. Así que he añadido una salida ajustable con los controles gruesos y finos en su lugar (ver tercer diagrama). El LM358 permitirá la tensión bajar a casi cero, si utilizas un op-amp diferentes puede que necesite insertar un diodo en el riel negativo tras el suministro de los op-amp y antes que el resto del circuito
Originalmente había utilizado un pre-regulador tradicional de seguidor de emisor, pero encontró que esto causa 0.7V se pierden debido a la caída de tensión base emisor del transistor, acortando la vida útil de la batería. Después de un poco de investigación descubrí los reguladores de baja deserción y utiliza la mitad del op-amp para el amplificador de error para el regulador. He utilizado un lógica de nivel, tipo P, modo de mejora, baja RDS mosfet para este circuito, seleccionado en base a lo que me ha pasado en mi caja de chatarra. Un transistor PNP se hacen el mismo trabajo, sólo la conexión con el colector como salida, base de la salida del op-amp y el emisor como entrada. Este tipo de regulador se tiene que tener información para poder trabajar. Si no tienes un amplificador operacional práctico, podría utilizar un par de largas cola.

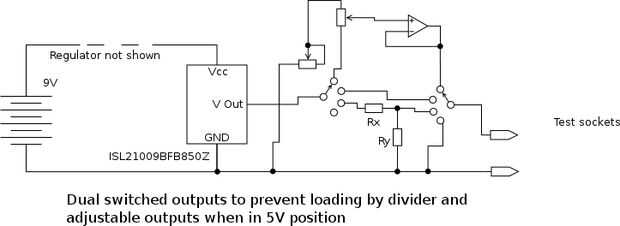

Si usted desea hacer el divisor potencial y variable de salida desconectado cuando no esté en uso, conectar el polo de interruptor para la referencia y cada divisor de salida a un contacto. Utilice la sección final del interruptor para conectar las salidas del divisor a la prueba del encaje
