Paso 4: construcción

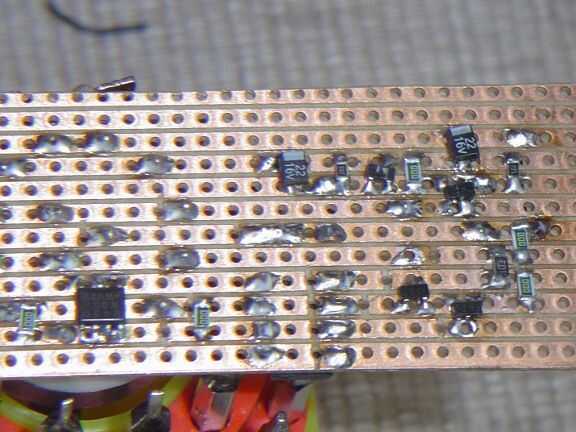

Realmente puede conseguir placas de prototipado Arduino en Ebay por £3 y £4, donde conseguir un tablero matriz con algunos cojines SOIC, algunos pernos de cabecera, un par de interruptores y de LEDs y tal vez un pequeña protoboard. Uno de estos sería una excelente opción para la construcción de este proyecto si no tiene nada. Como era, me encontré con estos SOIC poco funky a las placas de adaptador DIL que eran bastante más baratos cuando se combina con lo que ya tenía.

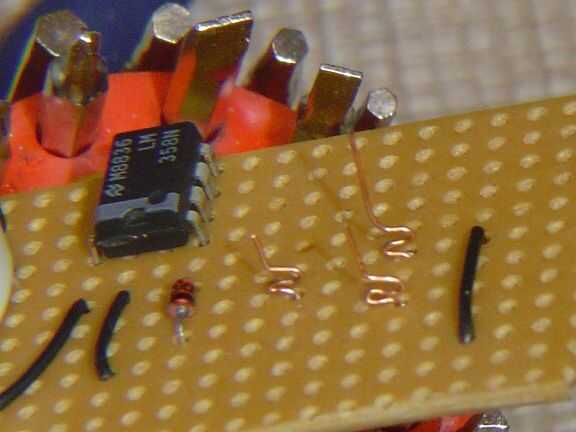

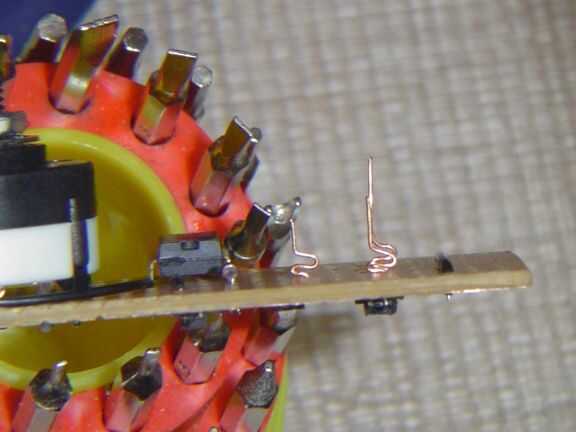

Intersil recomiendo el chip de montaje en el borde más corto de la Junta, en una sección de corte, de manera que experimenta el mínimo de tensión mecánica. Hice piernas flexible para mi pequeño adaptador de Junta, que debe hacer el mismo trabajo.

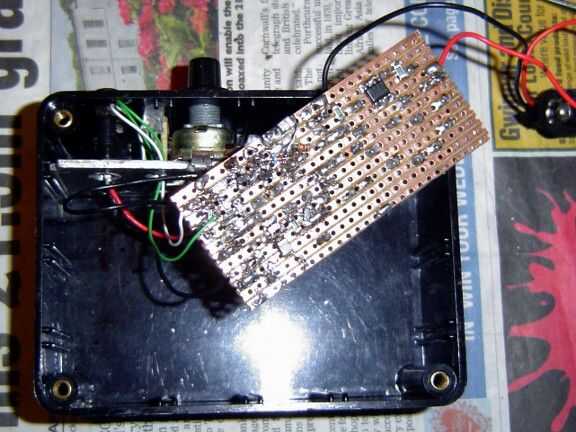

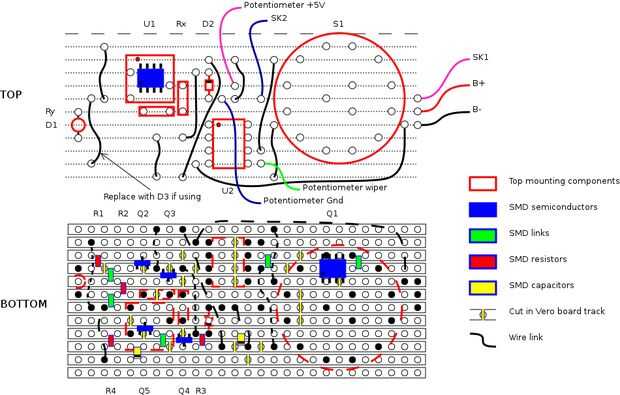

El Vero diseño mostrado es para una versión con el regulador antes de estilo tradicional, antes de que descubrí el diseño LDO y no hay luz, pero que he incluido con fines ilustrativos ya que la mayor parte de la disposición se ha modificado. El interruptor rotatorio más barato que pude encontrar es un PCB de montaje con pernos de cerca de 0,1" espaciado. Necesitaba doblarlas un poco para hacer que lo necesario, pero no mucho. He utilizado el panel de interruptores montar el conjunto en una bandeja de metal sin necesidad de ninguno de los pernos de fijación. La bandeja se puede hacer entonces para el cuadro de proyecto sin preocuparse de estropearlo - es sólo un poco de metal después de todo. Está conectado a la tierra del circuito para proporcionar un poco de proyección. La pieza de aluminio que utiliza era de un viejo disipador de calor y era un poco más gruesa que la Junta montaje ranuras en la caja, así que tuve que archivo de ajuste los bordes un poco más delgados, lo que es muy apretado. Es muy sólido y no se mueve cuando el interruptor esté apagado.
El cuadro de proyecto es uno había comprado un par de años atrás para otro proyecto realmente no construyo, nuevo es sólo lo que me ha pasado que han. Es una de las cajas de gama "MB" de Maplin.
Quería usar enchufes de 2mm ya que mi contador ha construido en plomos por lo que es difícil de utilizar cualquier otro conector que es puntas de prueba. Si usted recibe este tipo de tomas de corriente Asegúrese que tiene un resorte contacto interior. Puestos de enlace sería bueno (y el agujero transversal cabrían las puntas de prueba de medidor de mi) pero son bastante caros y voluminosos.
