Paso 7: Afinar la referencia

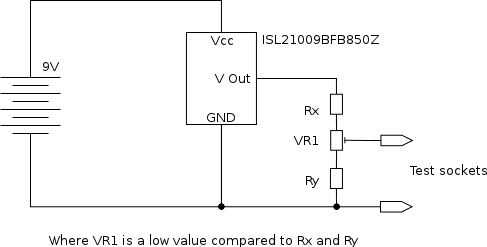

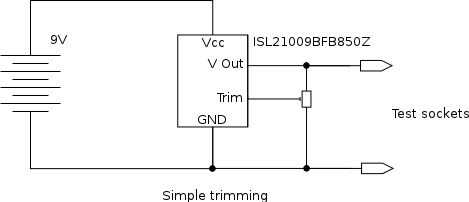

Si tienes acceso a un medidor muy preciso (mejor que 0.01%), puede en teoría mejorar la exactitud de esta referencia, o establecer alguna tensión de su preferencia. Conectar un potenciómetro de coeficiente de temperatura bajo (Intersil se recomienda utilizar un potenciómetro digital como este, pero se necesita un bus I2C para ajustarlo. No dicen qué valor utilizar.) con el limpiaparabrisas conectado a los dispositivos de ajuste pasador (pin 5), de un extremo a Vout y una toma de tierra. Esto da un margen de 2,5% de ajuste. Mediante el uso de un dispositivo de precisión multivuelta debería poder ajustarlo con precisión. Para ajustar la tensión dada por el divisor potencial he utilizado en este proyecto, uso una alta estabilidad preset de bajo valor conectada entre las dos resistencias y tomar la salida de su limpiaparabrisas. Si vas a ir a este extremo, así puede búfer la salida utilizando un amplificador operacional de precisión.
Si optas por pegan con el diseño original de la pre-regulador simple, o no usar un pre-regulador, tienes media un op-amp dual para jugar con. Con algunas resistencias de precisión bien emparejados, usted podría utilizar esto como la base de una fuente de corriente constante, con la referencia de voltaje ya que es voltaje de control.
