Paso 3: Conexión de LED

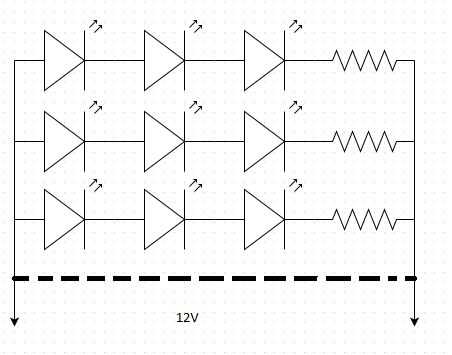

Vamos a conectar tres LEDs en serie y 34 tales cadenas serie conectada en paralelo. Para cada serie de conexión vamos a añadir una resistencia de 100 ohm. Es aconsejable probar cada LED antes de soldar en la placa para evitar volver a soldar si uno no está trabajando. Utilice el cable pelado de conexión para interconectar los LED.

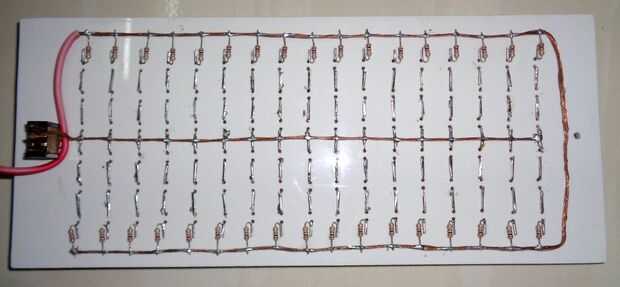

Conecte los cables de cada led a través de los agujeros después de ver la polaridad y doblar las puntas de ambos en direcciones opuestas desde la parte inferior de la placa. Esto asegura que el LED se queda en posición y sin necesidad de pegar el LED a la placa. Compruebe los cuadros para entender cómo se hace.

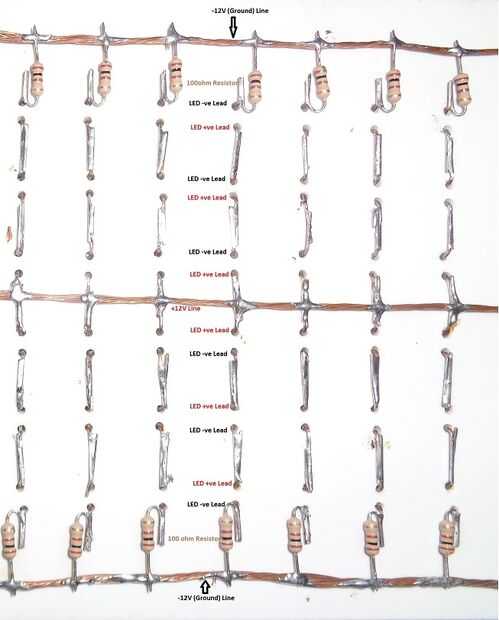

-12V es todo el tablero de conexión de resistencias en los dos lados de la Junta y de la + línea de 12V es funcionó a través del centro de la Junta de conectar todos los cables positivos de todas las 34 cadenas juntos.
Aquí estamos utilizando las resistencias para limitar la corriente para el LED para que no se dañen cuando se conecta a una batería de 12V. Variando el valor de la resistencia de entre 100 y 150 ohmios se puede cambiar el brillo de los LED.
