Reflujo de SMT soldadura usando hoja de Kapton soldadura Stencil (9 / 9 paso)

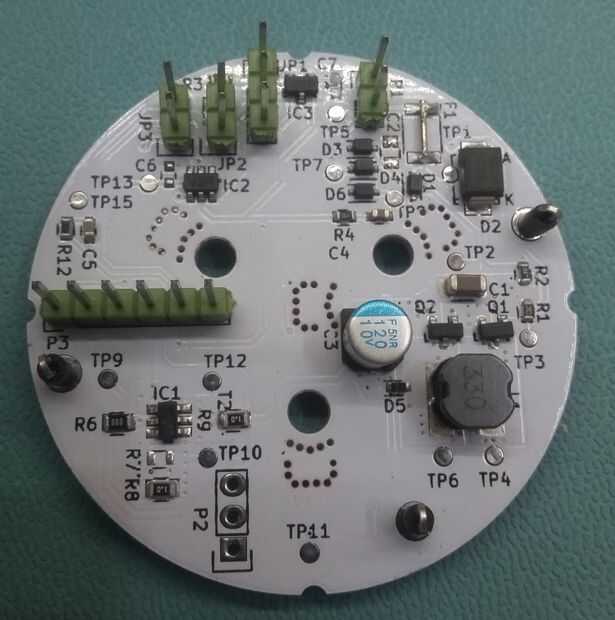

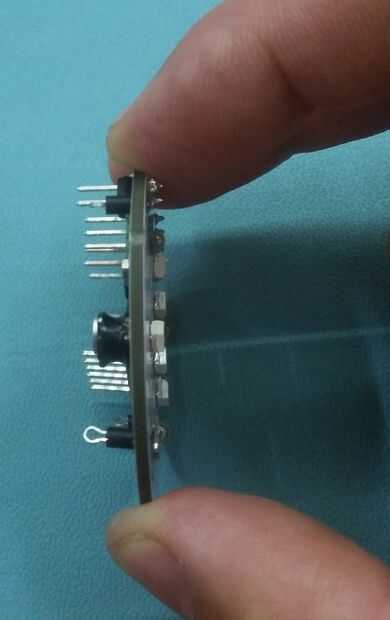

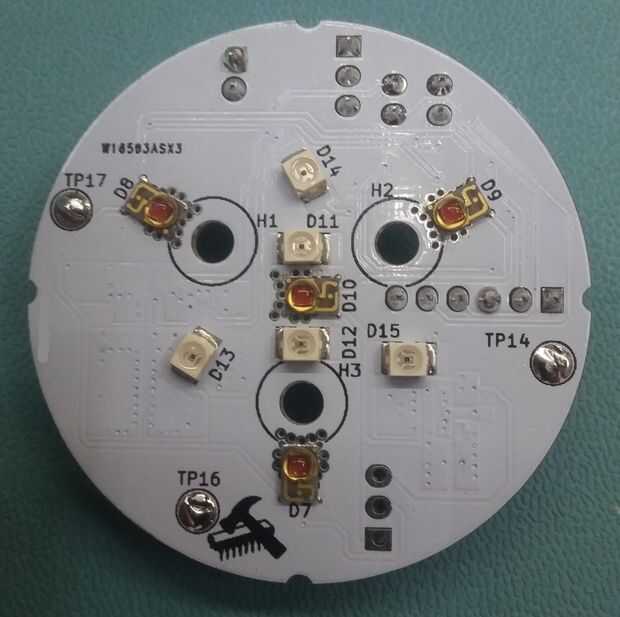

Paso 9: Admiro tu trabajo

Después de soldar, tiendo a arrojar todo lo del limpiador ultrasónico, con IPA. Esto lo disolver todo el flujo de la soldadura sobrante y cualquier mala juntas y problemas. Además se ve bien también.

Mirar hacia fuera para más artículos de me - a escribir mucho más pronto :)

Si usted necesita ayuda profesional con su prototipo, yo pueda ayudarle a conseguir desde el concepto de captura de esquemáticos, diseño de PCB y prototipos. Sólo en contacto conmigo en mi correo de empresa!
