Paso 1: Preparar los datos
Estoy asumiendo que ya sabe cómo hacer un diseño de PCB que es correcto para la fabricación y han enviado el Gerber, recibió su PCB desnudo, y es correcto, con un soldermask viable para los componentes que va a soldar.
El siguiente paso es generar el conjunto apropiado de datos de los fabricantes de la plantilla de pasta de soldadura. Recientemente traté de OSHstencils, por lo que puedo mostrarte lo fácil que es preparar los datos en el formato que necesitan.

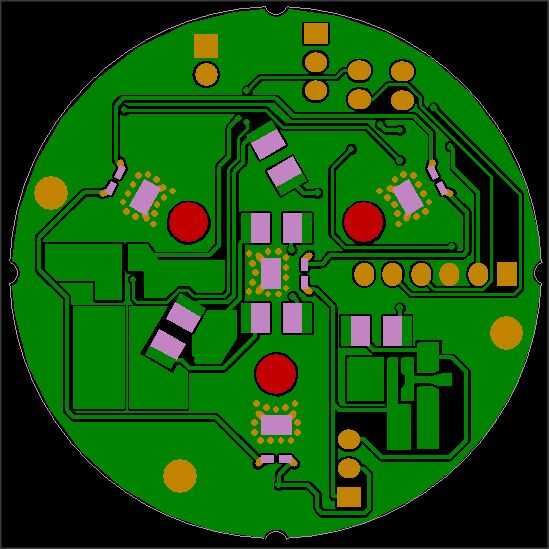

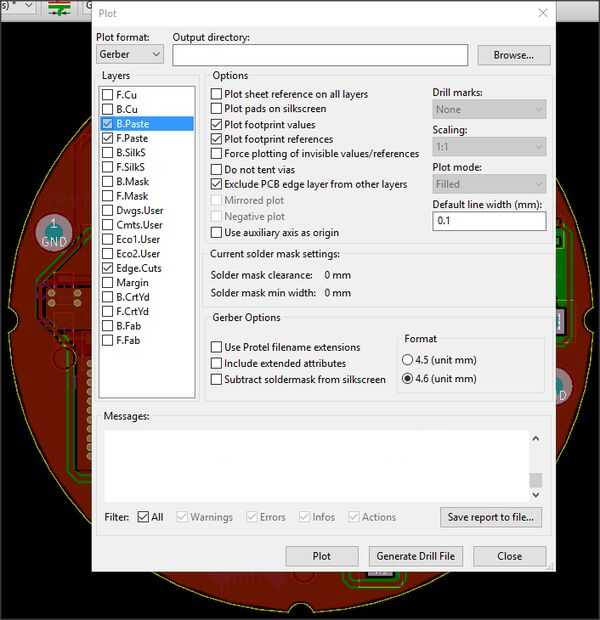

OSHstencils hacer una gran cosa acerca de no incluyendo el borde de la placa cortado en la capa de pasta (probablemente, porque es una pérdida de tiempo del láser y podría hacer más grande que la máscara) yo uso KiCAD para mis diseños, así en el cuadro de diálogo 'plot', usted apenas necesita seleccionar opción 'Borde del PCB excluir de otras capas', y tres archivos gerber separado , uno para cada lado PCB pegar capa y una tercera que contiene los cortes de' borde' como una referencia. Trama de esas capas, carga en gerbview (desde la ventana principal de KiCAD) y comprobar que los datos contienen sólo las capas de pasta de que esperas, sin los cortes de borde. Entrar en OSHstencils, subir los datos y verificación parece correcto en su vista previa de web y hacen su pedido.
