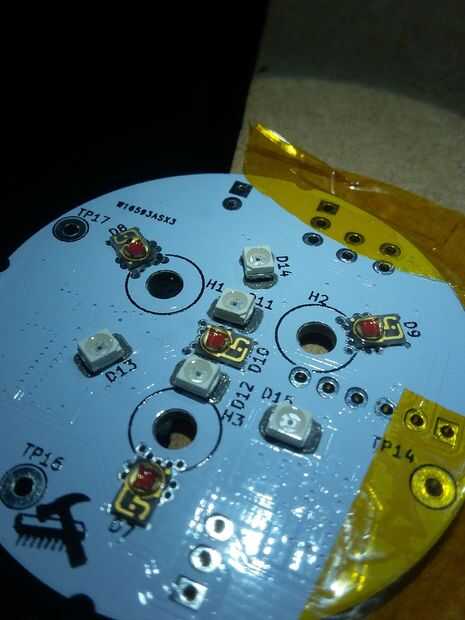

Paso 7: Coloque las piezas!
Esta es la parte más difícil en mi opinión, como usted necesita buena vista y las manos constantes. Solo tome lenta hasta que tiene suficiente práctica, y usted encontrará que es perfectamente posible dar lugar casi cualquier parte, incluso los pequeños como 'chip' de resistencias.

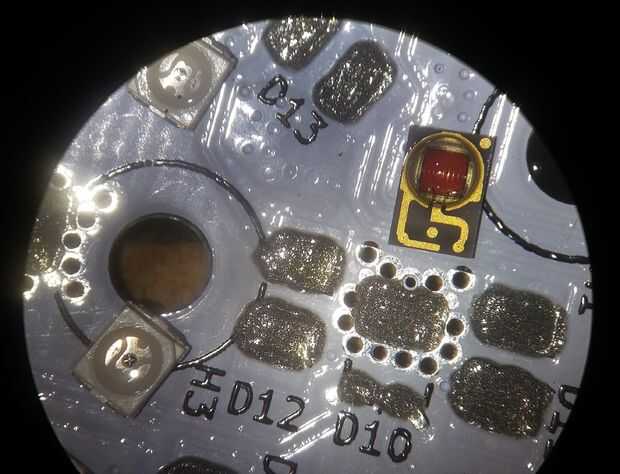

Ayudará a un microscopio binocular para piezas más pequeñas, incluso permitiendo que usted Inspeccione el desastre que acaba de hacer!
Limpie su pinza con IPA (Yo sólo chapotearles en el limpiador ultrasónico durante unos segundos) luego descargue el exceso. Piezas pequeñas se pegan a las pinzas molesto, si no está perfectamente limpio, así que pasar el tiempo.

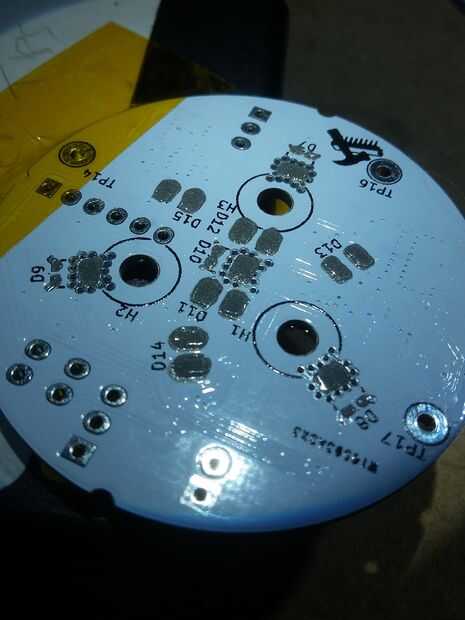

Tenga en cuenta que el diseño de la máscara de la soldadura hace aquí es crucial - no la colocación inicial, o incluso la soldadura pasta adhesiva. Siempre y cuando no tienes un gran exceso de pasta, y las piezas se colocan aproximadamente central sobre las tierras, la tensión superficial de la soldadura fundida durante flujo hará la alineación para usted - es mágico ver. Un día que voy a intentarlo de la película.
Si coloca las piezas con múltiples contactos, tales como QFN o QFP, SOT-23-6 etc, simplemente asegurar la pieza se coloca cerca de las pastillas correctas - el proceso de flujo tire de la parte en la alineación, pero se verán afectado por el efecto acumulado de todos los contactos, así que asegúrese de que no está demasiado lejos, o se podría mover a la siguiente posición y que sería una lástima!
