Paso 8: Soldadura de flujo
Este es el final del negocio, y cuál es la preparación para. Siempre me encuentro con esto un poco de un anti-climax ya toma un poco de tiempo para llegar a este punto, la soldadura actual es tan rápido!

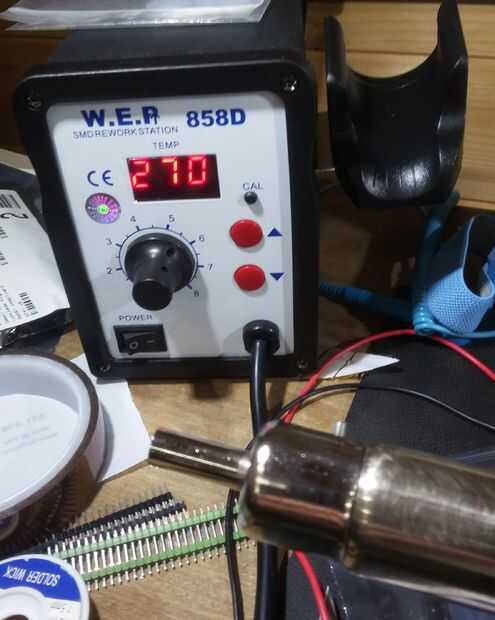

Para carreras de pequeños prototipos, yo sólo uso una estación de aire caliente para soldar de flujo. También puede utilizar un horno de flujo para esto (tengo acceso a uno, en mi local hackerspace (Southampton Makerspace) pero no lo necesito para este diseño, además de que tiene piezas de SMT por ambos lados, así realmente no puede usar un horno para esto de todas formas (para ser precisos, podría, pero sólo por un lado - por lo tanto no tiene ningún sentido molestando!)
Los puntos claves para esto son
- (Opcional) Precaliente la placa con un precalentador de PCB si tienes uno.
- Fijar la temperatura del aire tan baja como sea posible para la soldadura tienes pasta - pasta de soldadura libre de plomo es más difícil, y necesita ir más. Usted realmente no necesita hacer esto para prototipos - obviamente es obligatoria para la fabricación de ahora, pero que no es pertinente aquí!
- Establecer el flujo de aire bajo demasiado - demasiado y corre el riesgo de soplar las piezas fuera de la alineación. Solo tarda un poco más largo para llegar hasta la temperatura, pero no excesivamente así.
- Como pronto como soldadura pasta ha derretido fluye el flujo (es decir, haciendo su trabajo) la parte se tiró en la alineación por arte de magia. Asegúrese de que la parte de calor uniformemente, así todos sus cojines han fundido de la soldadura al mismo tiempo, otra cosa no podría funcionar muy bien.
- Tome el calor cuanto antes - no quieres sobrecalentamiento y daño de la parte.

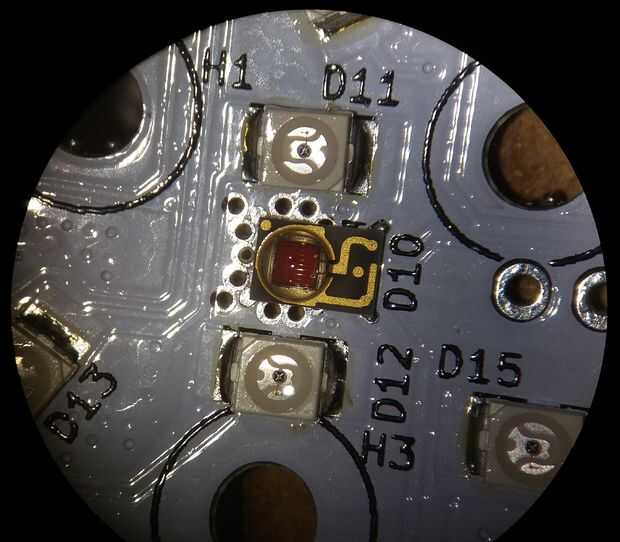

Inspeccione las juntas luego - sería todo limpio, liso y brillante. Cualquier evidencia de grado de aspereza, es soldadura de bolas de pasta que no se han derretido - sólo calentar esa parte un poco más para conseguir que fluya.
No preocuparse acerca de la perfección - con aire, caliente a mano, no siempre tendrás absolutamente perfecta alineación - sólo obtener lo suficientemente bueno para trabajar, sin sobrecalentamiento y todo lo destruir!
Un horno de flujo se hacer un mejor trabajo de calentar la Junta uniformemente, así que si tienes acceso a uno y las partes sólo por un lado, entonces considere hacerlo!
