Reflujo de Xbox 360 (10 / 12 paso)

Paso 10: reflujo!

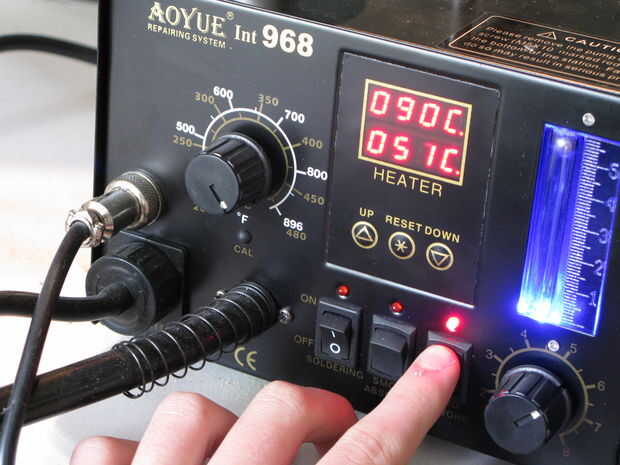

Para que después de diez minutos de precalentamiento de la Junta, comenzar el flujo de aire caliente. Asegúrese que la presión de aire en 5 1/2 (que es el dial en la parte inferior derecha de la unidad). La temperatura más baja que la unidad puede ir a es de 90C, para después enciendo el espero hasta que la temperatura real (número inferior) alcanza 90. Espere siempre hasta que la unidad alcance la temperatura antes de empezar a tiempo. Tenga en cuenta que la plancha es el 400F durante todo el tiempo.

Este es el perfil de calefacción que sigo (son todos los aumentos de temperatura de 3 grados/seg, que es una prensa para arriba/abajo botón de la unidad de un segundo):

-Encienda la unidad y esperar a llegar a 90C.
-Mantener durante 60 segundos
-Aumento de la temperatura a 195C
-Mantener durante 60 segundos
-Aumento de la temperatura a 291C
-Espera durante 40 segundos
-Aumento de la temperatura a 350C
-Mantener durante 20 segundos
-Aumento de la temperatura a 381C
-Mantener durante 20 segundos
-Disminuir la temperatura a 291C
-Mantenga durante 10 segundos
-Bajar la temperatura a 90C tan rápido como la unidad irá.

Cuando llegue a 90C, enciendo la unidad y el comal apagado. En este punto, es muy crucial para no tocar o mover la Junta. Es necesario dejar reposar al menos 15 minutos sin ser molestado.

* Otra nota * estas máquinas no son exactamente lo mismo, mi C 381 puede realmente ser salida de aire en 360C, donde tuyo puede hacer 400C. Su muy beneficioso conseguir un tablero de prueba y averiguar qué tan caliente tiene que ir en su máquina antes de la soldadura se derrite. Esto se llama un lifting BGA y sólo tienes que seguir este perfil hasta 350 C. Después de eso ir a incrementos de 3 grados. Espere diez segundos y tratar de levantar el chip con un flathead destornillador. Si levanta, es la temperatura que necesita para golpear. Si no, seguir adelante hasta que usted puede levantar el chip.
