Paso 4: Preparación y colocación de la tabla de Wii
Nintendo asume que siempre potencia su Wii Balance Board con cuatro pilas AA y no incluido ningún adaptador de corriente. Tener solamente energía de la batería sería inviable este proyecto teniendo en cuenta la inconveniencia de llegar a la batería una vez que se bajo un refrigerador 80 lb. Por suerte, hay varios adaptadores de terceros para la Wii Balance Board que podemos utilizar para proporcionar energía constante de un tomacorriente de pared. El Wii Fit batería recargable (http://www.amazon.com/gp/product/B001D21F58) es una solución perfecta a nuestro problema de energía. Reemplace las pilas con este paquete de la batería y conecte el adaptador de CA a un tomacorriente de pared.

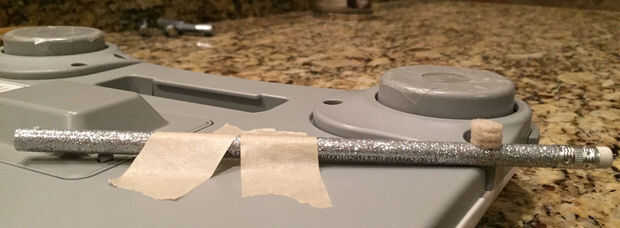

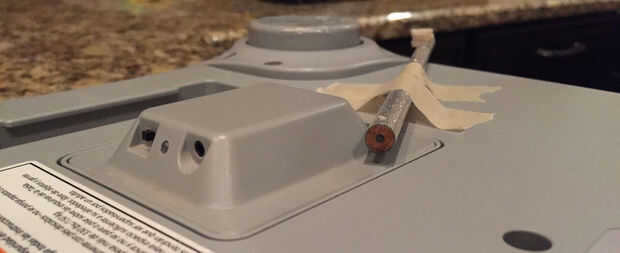

Tener que sincronizar la Wii Balance Board y frambuesa Pi cada vez que ejecute nuestro script de Python presenta un problema debido a la ubicación del botón de sincronización. El botón de sincronización es inaccesible con un refrigerador sentado encima de ella. Nosotros podemos solucionar este problema haciendo palanca poco hacky utilizando un lápiz y tres cojines de fieltro de 3/8", como se muestra arriba. Paquete de baterías recargables expone el botón sync para debajo de la superficie de la Junta. Cinta un lápiz (o algo parecido) se extiende desde el botón de sincronización a la parte delantera exterior de la Junta. Apilar tres cojines de fieltro de 3/8"(o algo parecido) en el centro (ish) del lápiz para crear un pivote estacionario. Tenga cuidado de no exponer demasiado el lápiz hacia fuera de la Junta ya no desea que alguien salte accidentalmente. Voltee la placa y puede presionar el botón de sincronización pulsando hacia abajo la palanca. Hacky pero eficaz.

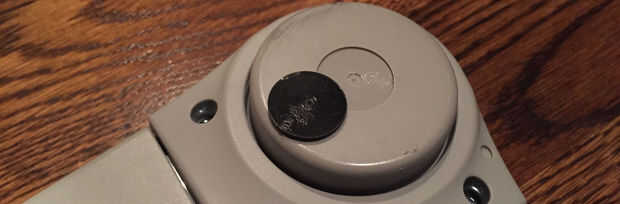

Dependiendo de la superficie que su refrigerador se encuentra en el, puede que necesite quitar las almohadillas de goma de los pies de la Junta (las pastillas son simplemente las etiquetas engomadas que pueden Levante). Si usted resbala su refrigerador en un piso de madera dura o azulejo poner en su lugar, las almohadillas de fieltro de 3/8" pueden colocarse en los pies de la Junta para el fácil desplazamiento.
Destino final

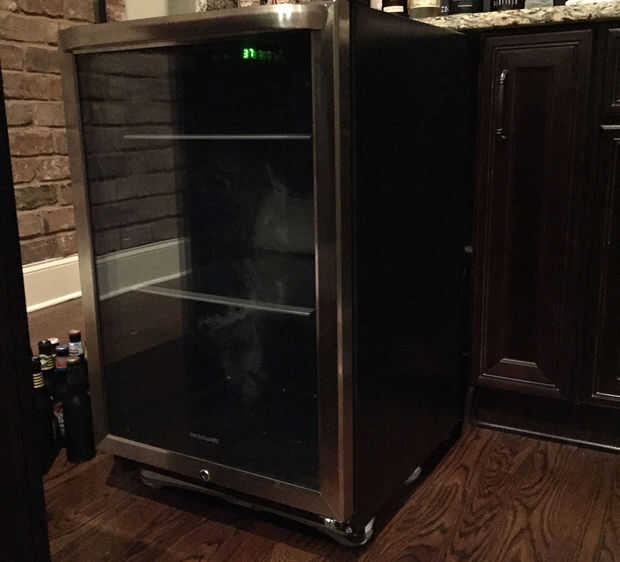

Coloque el refrigerador vacío sobre la Wii Balance Board y enchufe el adaptador de CA de la batería en una toma de corriente. Ejecute el script wiiboard_test.py desde una terminal en su frambuesa Pi para obtener el peso base del refrigerador.
Las medidas son variando un poco ruidoso +-25 libras. Para obtener el peso de la base de su refrigerador, deje el script a ejecutar y tomar varias medidas. Cada salida de medición es realmente 500 mediciones (o lo que ha cambiado la variable WEIGHT_SAMPLES en el script). Después de 10.000 mediciones, mi refrigerador promedio 83,04 libras según mi Wii Balance Board. Anote el peso base de su refrigerador (lo usaremos en parte 4).
Llene su refrigerador con tantas botellas que tengas (no mezcle el vino y la cerveza botellas b y c tienen pesos muy diferentes, estamos haciendo el supuesto de que cada botella tiene aproximadamente el mismo peso). Observar el peso promedio de la nevera y las botellas adicionales. Reste el peso base del refrigerador del peso completo y divide este peso por el número de botellas en el refrigerador. Este es el peso promedio de una botella. Medí un peso promedio de 1,266 libras para cada botella uso de 30 botellas de cerveza. Anote el peso de la botella promedio medido.
Tenemos todo que lo necesario para detectar el número de botellas de cerveza en el refrigerador. A continuación, vamos a añadir un par de sensores importantes en nuestro refrigerador y entonces poner todo junto.
