Paso 5: Cableado de los circuitos
Ahora vamos a aprovechar uno de los aspectos más cool de la Raspberry Pi - la capacidad de conectar circuitos simples y controlarlos con secuencias de comandos de software simple. Usaremos un protoboard pequeño, un par de resistencias y unos cables de puente para conectar un sensor de contacto magnético (puerta) y un sensor de temperatura a nuestro Pi. Una vez que todo está conectado para arriba, corremos un par de scripts de prueba para que ambos sensores funcionan correctamente antes de poner todo junto en la parte 4.
Apague y desconecte la energía de su frambuesa Pi antes de conectar cualquier circuito!

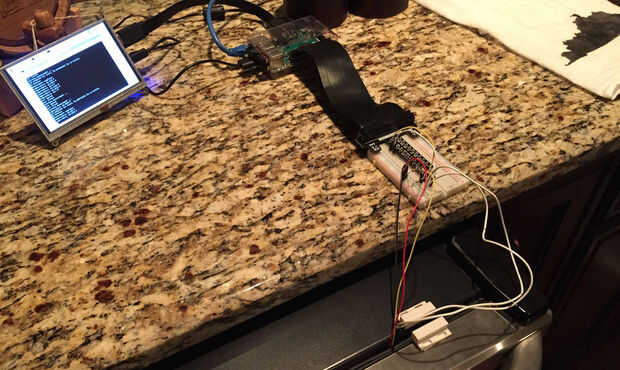

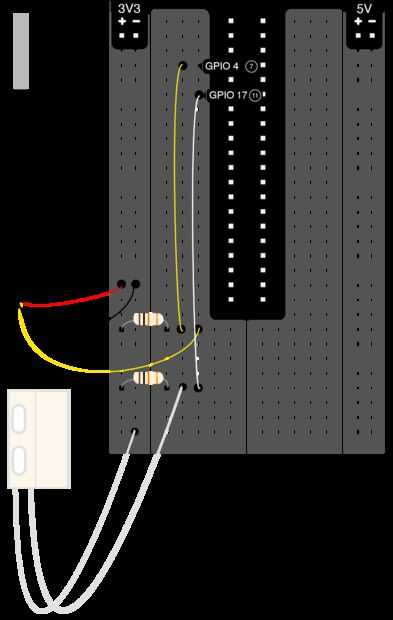

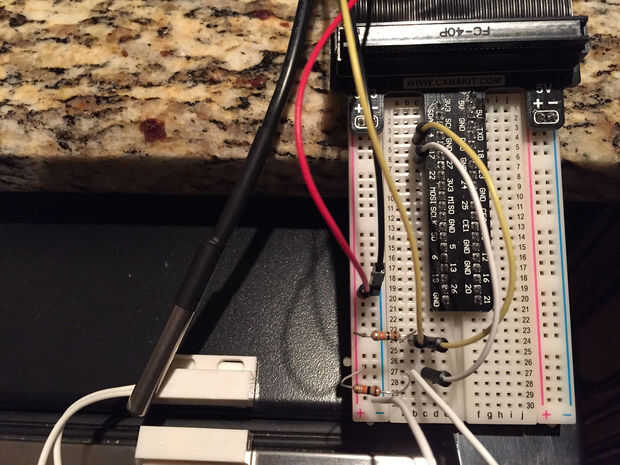

Siga el diagrama para conectar la puerta y los circuitos del sensor de temperatura. Ambos circuitos son muy sencillos. El circuito del sensor de la puerta simplemente conecta una resistencia de pull-up de 10K ohm a GPIO 17 y uno de los cables del sensor mientras que el segundo cable del sensor está conectado a tierra. El circuito del sensor de temperatura conecta el cable (rojo) a 3.3V, el cable de tierra (negro o azul) a la tierra y el cable de datos (amarillo) 4 GPIO y un resistor de pull-up. Energía en su Pi una vez que los circuitos están conectados para arriba y el cable de cinta está conectada en el zapatero de Canakit y Pi.
