Inspirado en el edificio humano de vez probado muchos conceptos.
Muy resistente, de alta resistencia y material eficiente.
Diseñado para ser forrado con 1.5" hormigón piel tablero espuma azul/color de rosa (o muchas otras coberturas).
Descarga de información antes de darle algunos antecedentes:

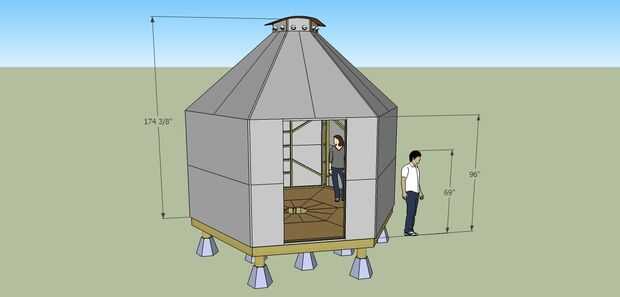

Completo modelo 3D Trimble/Google Sketchup
2 x 4 HexaFrame refugio - 2012 Sept03 por KK - Galería 3D - http://is.gd/VgXBIu
Flickr foto slideshow
2x4_HexaFrame | Flickr - http://flic.kr/p/d666fb
Álbum Web de Picasa
HexaFrame 2012 - http://bit.ly/TbsEwc
Versión prototipo 2 x 2
Abrir fuente efecto invernadero - un set en Flickr - http://bit.ly/nZrJKc
Modelo de Sketchup versión prototipo 2 x 2
Efecto invernadero OSG hexágono 3.5 - Galería 3D - http://bit.ly/O9cMcz
80 minutos de vídeo crear instrucciones para la versión de 2 x 2
http://www.youtube.com/User/RBEglobal
(Haga clic en lista de reproducción de invernadero de fuente abierta)
Ahora, en la "historia"...
Me ha pasado a estar fastidiando con una técnica caliente pegamento y el tornillo de madera de 2 x 2 cuando recibí una lluvia de ideas.
Personas en Burning Man han utilizado tablero de la espuma Hexayurts por un tiempo... ¿por qué no hacer esta idea en un * real * estructura?
va a necesitar un marco para...
Así que diseñé uno. Mi marco de 2 x 2 adapta a tableros de aislamiento de espuma de 4 x 8 pies perfectamente con no tiene desperdicio.Puse este proyecto de 2 x 2 para arriba como el invernadero de"fuente abierta" en Kickstarter y tuvo éxito.
80 minutos de instrucción de compilación video detalle espantoso fue el resultado.
Este 2 x 2 HexaFrame soportado * increíble * cantidades de viento en la prueba de instalación.
Creo que el hexágono es un gran viento derramar de forma... al contrario de lo que usted podría pensar.
Sus propiedades no son evidentes hasta que * construir * uno usted mismo.
El hexágono permite viento fluya alrededor de sin embargo, simultáneamente "atasca" el viento con sus múltiples aristas.
Viento no puede "agarrar" y arrastrar un hexágono alrededor muy fácilmente.
Después de hacer la versión de 2 x 2 estaba decidida a modelo en CAD.
Es necesario aprender un programa de CAD, sencillo y común, así que nadie puede trabajar con mi modelo en todo el mundo.
Sketchup de Google (ahora Trimble) encajan perfectamente el proyecto de ley.
el modelo de Sketchup y 100 horas más tarde fue "perfeccionado".
Entonces hice una versión de 2 x 2 realmente innovador en Sketchup con mucho mayor capacidad de aislamiento.
Esa versión se mantiene en secreto por ahora. Se lleva a alguien experto en técnicas de 2 x 2 para construir.
Dibujo se sentó durante un año. Incursionado de la vida. Un avance rápido hasta septiembre de 2012.
Lo que necesitaba era un HexaFrame de 2 x 4. Lugares como Home Depot tienen buena calidad 2 x 4 disponibles.
2 x 2 son difícil de conseguir en calidad. Se lleva a alguien especializado para escoger unos utilizables de los montones de que lugares más ten a mano. Mayoría de las personas sólo parece "entender" 2 x 4.
Por lo que el resultado fue este diseño. Lo arruinó en 8 horas esta vez.
Es totalmente modular y atornillado para fácil desmontaje.
Lo mismo va para la cubierta.
El refugio de HexaFrame de 2 x 4 cuenta con techo para un pequeño loft, una columna del centro para arriba y muchos otros "potenciales".
La cubierta es inclinada a arrojar nieve en climas fríos. Cúpula superior puede ser intercambiado hacia fuera para muchos usos.
Las paredes modulares han construido en "escaleras" para que instalación de viga del techo se hace fácil.
A continuación un recuento de partes ásperas:
2 x 4 x 96"- 81
2 x 4 x (10 o 12 pies) - 6
2 x 8 x 96"- 24
1 x 8 x 96"- 12
Simpson 2 x 8 suspensión modelo # LUS28Z - 38
Áspero estimación - debajo de $500 USD para construir el marco y la cubierta. Añadir los precios reales poco.
Os animo a descargar la copia sin restricciones, libre de Sketchup de Trimble:
http://www.SketchUp.com/intl/en/download/GSU.html
Explorar el modelo. Es * muy * detallada.
Usted necesita tener un conocimiento de trabajo de Sketchup para obtener el máximo provecho de él.
Cada parte es exacto y puede ser medida.
El modelo tiene toda la información para construir este refugio en la vida real.
Lo único que dejó hacia fuera estaba localidades de sujetador... esto depende de usted.
Los pernos se pueden utilizar en lugares muy específicos para hacer HexaFrame takedown.
Podrían utilizarse clavos o tornillos, si se trata de una construcción permanente en alguna parte.
Elección es hasta el constructor especializado.
Si usted no puede medir (x2 o 3), corte, taladro, martillo, tornillo o maldición... no tratar de construir esto.
Se adhieren a una carpa de tela ;)
Te agrego información a esta página como conseguir listo para construir HexaFrame 2 x 4.
Esto es una aventura continua. Espero que te inspires.
Construir uno. Me golpeaba a él. Atrévete!
Primera persona que so...gets "secreto" dentro de la información sobre los métodos de construcción.
Correo electrónico si usted está haciendo. Y demostrar que realmente se están construyendo.
No tengo tiempo para responder a cada correo electrónico. Sólo el uno de la primera constructora suerte.
Envíeme por correo electrónico.
"Audet adipiscitur"
