Paso 4: Si es necesario, ajuste la tensión de la fuente de alimentación

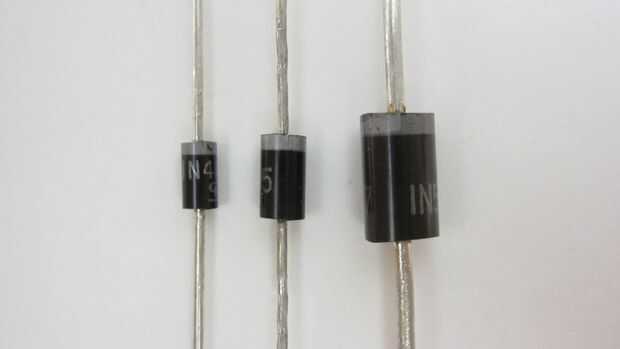

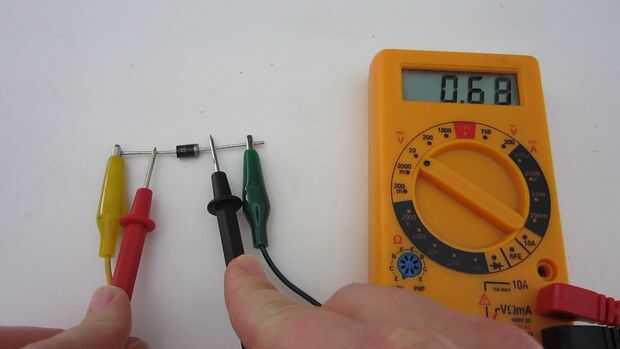

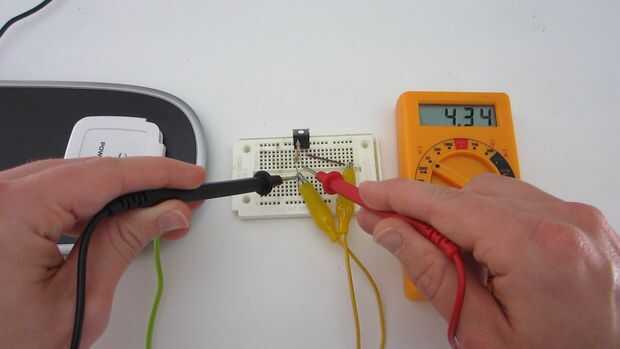

La forma más sencilla de reducir el voltaje es añadir un diodo. La mayoría de diodos de silicio crean una caída de tensión de unos 0,7 voltios (0.3 V para diodos de germanio) y 0.2 V para diodos de Schottky. Por que agregar un diodo, pueden bajar el 5.16V de salida del cargador abajo a 4.46V. Este voltaje funciona bien para las luces. Sólo asegúrese de que el diodo está clasificado lo suficientemente alto para la corriente usada por sus luces. En este caso la luces uso 720 mA. Usé un diodo que estaba clasificado para 1A.

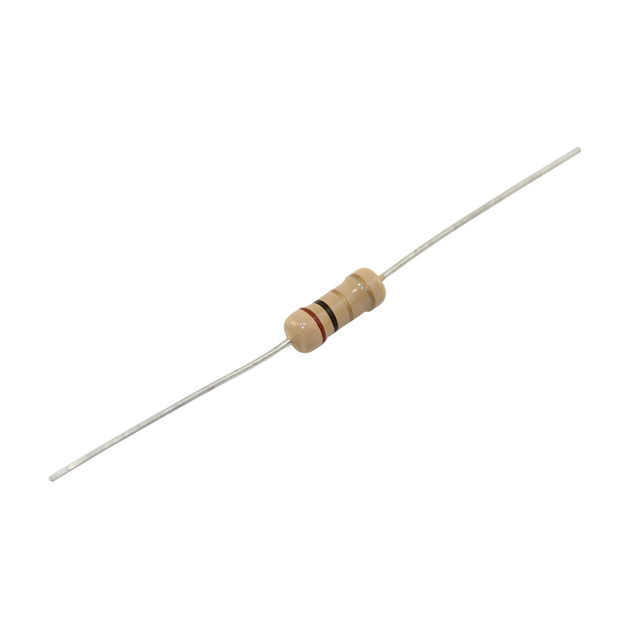

Otro método es agregar un resistor. Para determinar el valor de la resistencia que se necesita, usar estas fórmulas:
Resistencia = [(voltaje de la fuente de alimentación) - (voltaje de las luces)] / (corriente de las luces)
Resistencia potencia = [(voltaje de la fuente de alimentación) - (voltaje de las luces)] * (actual de las luces)
Así que en este proyecto, la tensión de alimentación es 5.16V, la tensión de las luces es 4.5V y la corriente de las luces es 0.720A. Esto significa que necesito una resistencia con un valor de 0,92 o aproximadamente 1 ohm y una potencia de 0.48 o 1/2 watt.

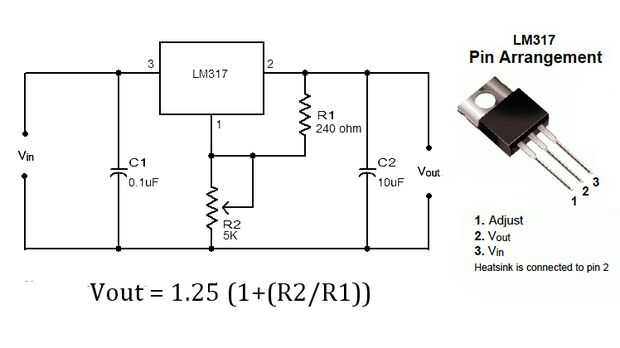

Una tercera opción es utilizar un regulador de voltaje variable como un LM317. Esto le permite utilizar un par de resistencias para ajustar la salida a cualquier tensión que usted quiere. Un sencillo tutorial sobre cómo usar un regulador de voltaje, usted puede sacar otro de mis proyectos, donde se muestra cómo utilizar un regulador de voltaje para ajustar la salida de una fuente de alimentación.
Para este proyecto utilizaremos el método de diodo.
