Paso 7: Riego de su jardín con un opamp: el interruptor de nivel

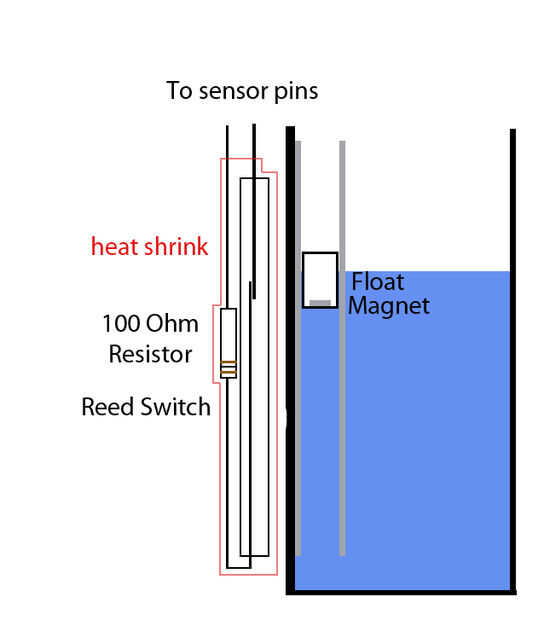

El interruptor de nivel: Imagen 1
Un Reed switch es simplemente un tubo pequeño de vidrio con un alambre magnéticamente sensible en lo que se cierra un contacto cuando pasa a través de un campo magnético. I soldar una resistencia de 100 Ohm a uno de los cables, soldar un cable a otro cable y a la resistencia y había cubierto con el abrigo del encogimiento. (Obviamente la imagen no es de escala: un interruptor reed no es 5 veces la longitud de un frasco de película)

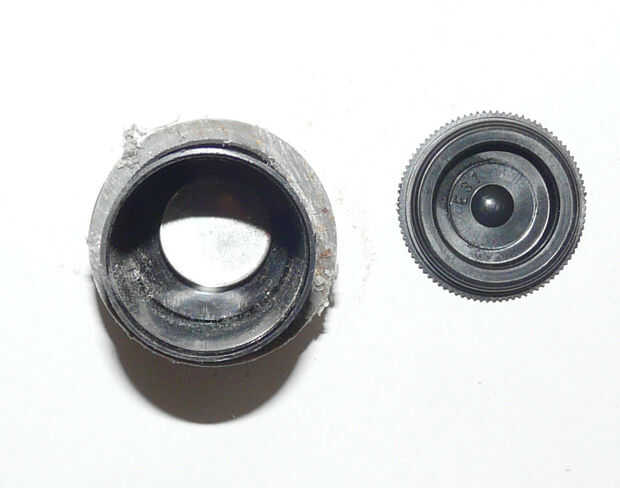

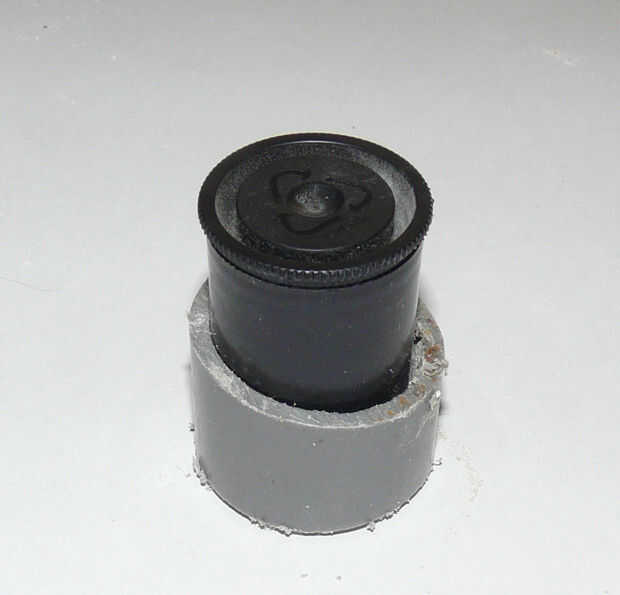

El flotador: cuadro 2 + Foto 3
Hice un flotador de un frasco de película vacío y había pegado un imán del neodynium fuerte en él. Reside en un tubo de PVC en el recipiente que lo mantiene en línea con el interruptor de láminas, de lo contrario bob todo sobre el contenedor y el interruptor de láminas puede estar fuera de la influencia del campo magnético. El frasco debe ser capaz de moverse libremente hacia arriba y abajo el tubo de pvc. Si no tienes un frasco de película, utilice algo que flota y puede sostener un imán. Considere usar una botella vacía de la píldora. Podría pegar un imán sobre un trozo de polysturene, pero no estoy seguro de lo que hará la exposición continua al agua con el imán.
En su lugar se debe fijar el tubo de PVC que contiene el flotador sobre el interruptor de láminas. He utilizado poprivets para (en la parte superior solamente)
Colocación del interruptor
Llené el depósito con agua para que la bomba estaba completamente cubierta, coloque el flotador y el imán en el agua, conectados a un multímetro a los cables desde el sensor de nivel y había movido hacia arriba y hacia abajo hasta que encontré el nivel donde iba a cerrar.
Me indica ese nivel y luego había pegado el interruptor en él.
Alternativas
He añadido las ilustraciones de algunos métodos alternativos de detección de nivel:
Con un interruptor conectado a través de una cadena a un dispositivo flotante,
Con un interruptor de inclinación en una carroza, tendrá un ángulo de cambio cuando el nivel del agua baja
