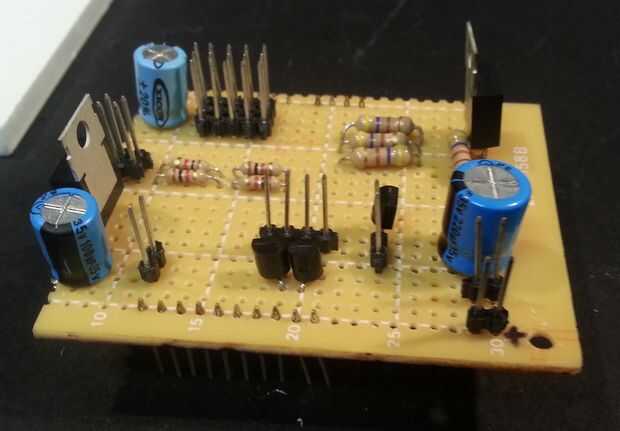

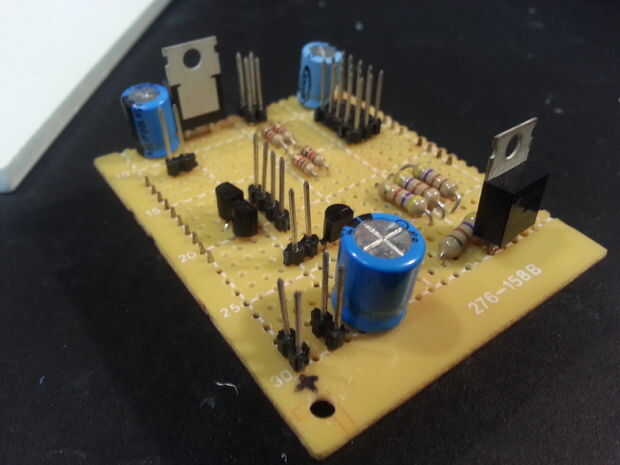

Paso 9: El PCB personalizado

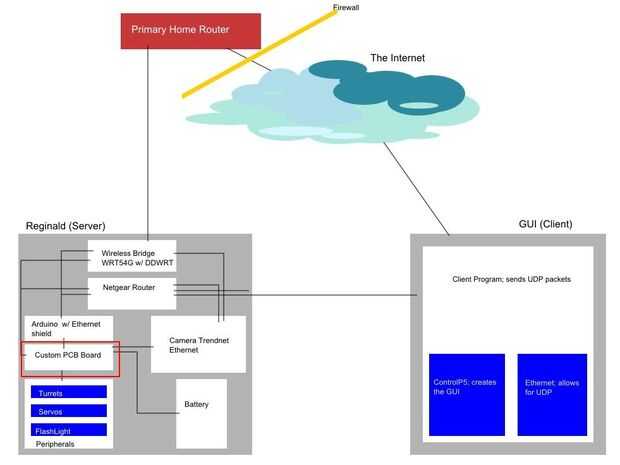

Como se mencionó antes, mi PCB para este proyecto iba a saturar todos los circuitos necesarios en una sola tarjeta. Así, puedo conectar todos los periféricos con una fuente, en vez de tener cables por todo el lugar. También anteriormente mencionados: el PCB distribuye la energía a los componentes. Todo sobre Reginald se conecta a esta tarjeta para poder.

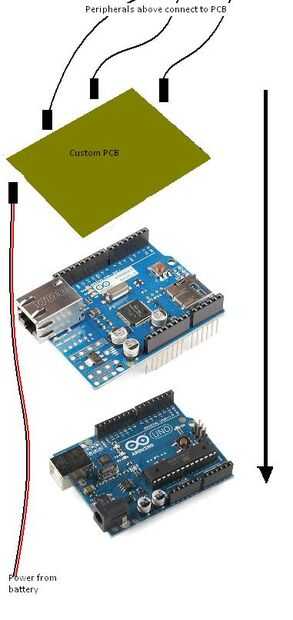

Así que, ¿cómo este interactúa con el Arduino?

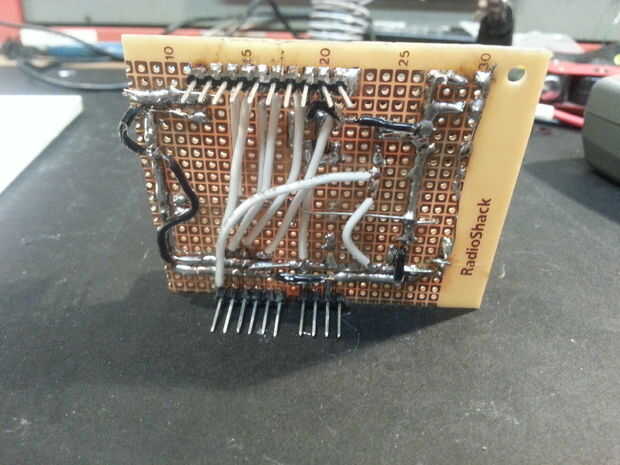

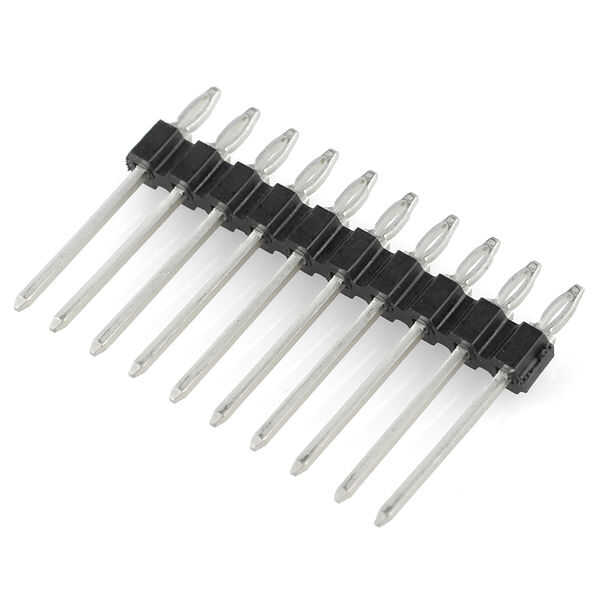

En el lado cobre de la PCB, verás que tengo pins de cabecera largo que se extiende desde la Junta. Estos tapón en el Arduino Ethernet Shield, se trata de cómo los circuitos en este tablero se une con los pines de Arduino. La soldadura de los circuitos a estos pines. Para la soldadura de los pernos en su lugar, quitar la chaqueta plástica, inserta cada pin individualmente y había soldado en. Los pines que utiliza son vistos en la última foto. Tienen un orificio en un lado que es muy conveniente porque uno fácilmente puede insertar en un agujero de PCB y a permanecer en el lugar. Estos pines son de Sparkfun, proporciona el enlace en el paso de la lista de piezas.
No se deje intimidar por las miradas de él:
Si usted fuera a mirar mi mesa, me imagino que sería muy difícil de seguir lo que hice para construirlo. Cables y pernos en la Junta están absolutamente en todas partes. Así que no preocuparse por tratar de entender mi Consejo, porque la Junta que necesite para su construcción deba ser diferente a la mía para compensar las tensiones diferentes y sus necesidades.

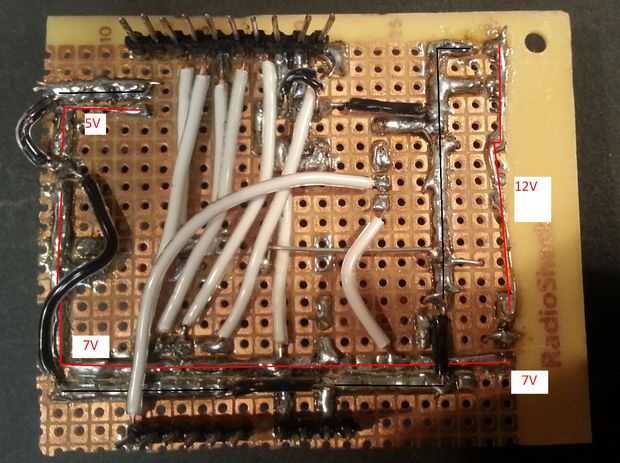

Básicamente, esta tabla es muy simples, muchos circuitos. Uno de sus objetivos es ser un distribuidor de potencia, dividiendo la energía adecuadamente a los diversos componentes. Si nos fijamos en la otra cara de la Junta, hay mucho poder y buses de tierra que la recorren. La energía también cambia en el camino.
Siga los siguientes pasos de la pareja, y te voy a dar los esquemas y las descripciones de cada parte de esta junta individualmente. Si cuenta los requisitos previos al inicio del tutorial, la tarea más difícil para usted es decidir donde usted pondrá los circuitos en el tablero.
