Paso 12: Construyendo el circuito de la linterna

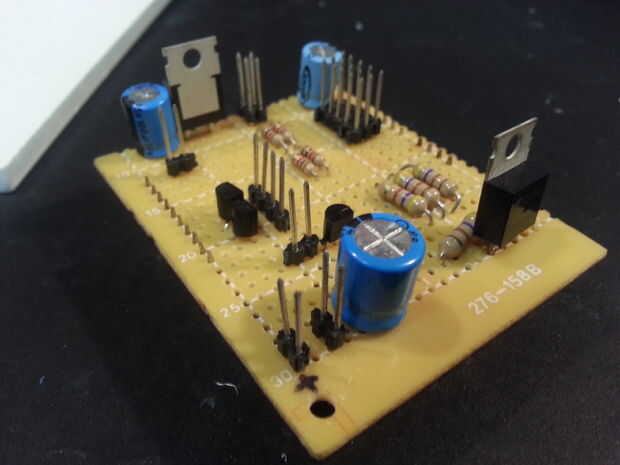

La linterna se une con el PCB personalizado con cabecera pins y un conector BEC o Molex (como con todo en este proyecto). Elegir el pin A0 en el Arduino a salida alta o baja para apagar la linterna.
Sobre el Transistor NPN:
Cuando usted lee acerca de transistores a través de su buscador favorito dentro de los temas prerrequisitos ofrecí: Has descubierto que transistores actúan como pequeños interruptores eléctricos. Lo increíble de transistores es que pueden controlar una gran cantidad de corriente con una pequeña cantidad de corriente. Esto es ideal se oponen a que la unidad de Arduino o la linterna, que no es muy práctico. Es mejor tener la señal cuando la corriente pasa a través o no de Arduino. El Arduino realmente no accionar la linterna de encendido y apagado, permite a la batería encender la linterna en momentos especificados.
Cuando la "Base" del perno el Transistor NPN va alta, actuales los flujos del "Colector" a "Emisor", conectando el pin negativo de la linterna al suelo y completando así el circuito.
Ahora que usted comprende mi diseño, construirlo!
Prueba tu propio circuito:
Prueba conectando el PCB en la configuración de Ethernet y Arduino como antes. ¿Levantas tu conexión y funcionamiento y alternar el "interruptor luz" ya que no han construido la linterna sin embargo, existe una diferencia de voltaje entre los pines de la linterna cuando el interruptor está encendido?
