Paso 8: Configuración de la cámara de vigilancia

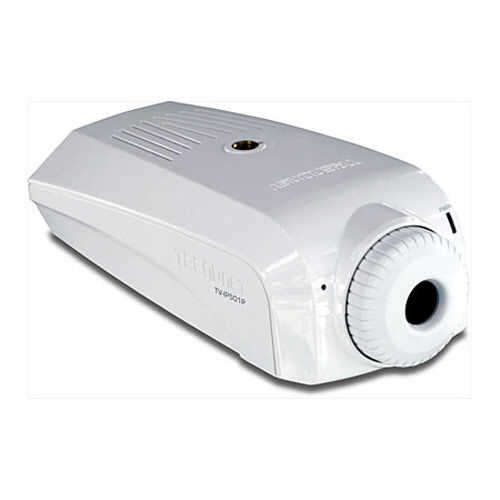

¿Qué tipo de cámara quieres?
Al elegir la cámara de vigilancia, deberá tener capacidades de red. En mi opinión, es mejor tener una cámara con un puerto Ethernet. Esa manera que trivial sería conectar una cámara de Ethernet de la cámara al Router. Podría conseguir uno que es exclusivamente WiFi y tenerlo configurado de forma inalámbrica conectar al Router de Reginald. Te recomiendo Amazon para comprar estas cámaras.
¿Por qué implementar esto para alimentación de video?
Este es un método bastante trivial aplicación del video en un y no en todo un reto; pero sentí como si fuese en gran medida el más práctico. Si usted fue usar el Arduino para interfaz con una cámara y para procesar el vídeo de la alimentación, el FPS sería triste en el mejor. El Arduino no es lo suficientemente potente para procesar incluso las pequeñas imágenes. Entonces la tarea igualmente difícil sería crear a una especie de interfaz en el extremo de la computadora para aceptar la alimentación video y mostrarlo.
Configuración de la cámara:
En primer lugar, conecte la cámara de vigilancia al Router utiliza para Reginald mediante cable Ethernet. Instale el SW y controladores para la cámara del ordenador. Usted debe conectarse a la red de Reginald para que el SW puede detectar la cámara. El SW debe configurar la cámara con una dirección IP predeterminada.
Acceder a la cámara a través de tu navegador favorito y establece en una dirección IP estática. Especificar un número de puerto para la cámara (81 es una buena opción).
Eso es todo! Sin embargo usted sólo puede acceder a esta cámara mientras está conectado a la red de Reginald. Más tarde cuando discuto Port Forwarding, entenderá cómo configurar la cámara para que pueda ver desde cualquier lugar.
Cable de alimentación para el tablero
Esta cámara específica requiere 5 voltios, y nos aseguraremos de que suministrar tensión cuando construimos el PCB personalizado. Por ahora le crearemos un cable para enchufar el futuro PCB.

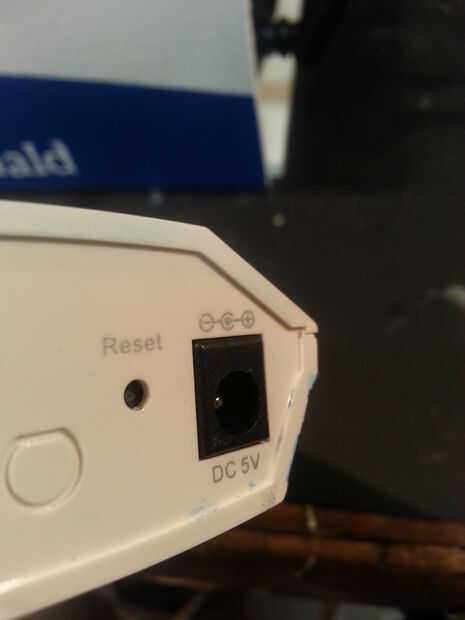

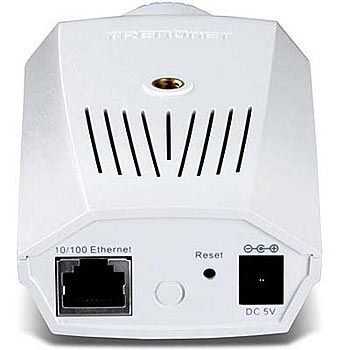

En el cuadro 3, se encuentra la entrada de energía en la parte posterior de la cámara. Esta cámara es centro significado positivo, que el pasador central en esta entrada debe tener 5 voltios.

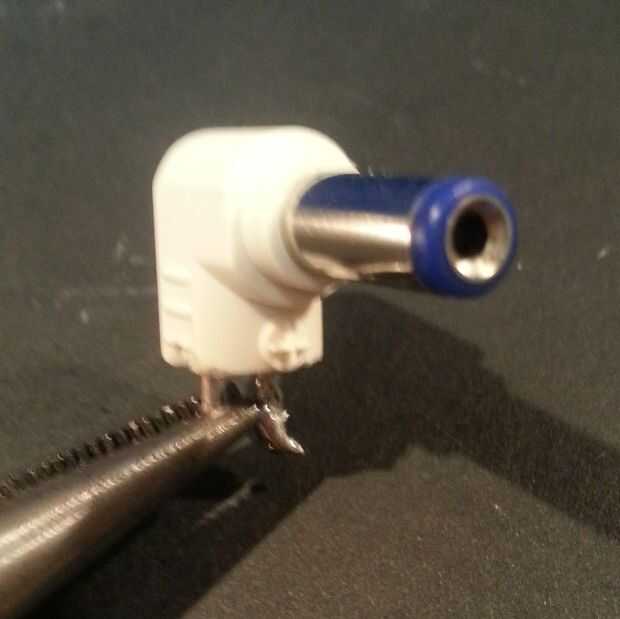

Buscar en el cuadro 4, muestra un conector de barril adquirí de Radioshack. Puesto que la cámara es positiva, el metal dentro de la toma debe ser de 5 voltios, y el cañón externo debe ser tierra de centro. Hay 2 pins en la parte inferior de este conector de barril para cada uno de ellos. Use un multímetro para comprobar la continuidad entre los pines y el exterior e interior. Soldar un cable a cada pin y el otro extremo de los cables con un conector BEC o Molex de interfaz por lo que puede ser enchufado en el PCB.
