Registrador de Arduino BLE temperatura/humedad con pantalla DHT11 y iOS (2 / 5 paso)

Paso 2: Cables

Conexiones DHT-11

  • Pin 1 VDD alimentación 3-5.5 V DC
  • Salida de datos serie de datos pin 2
  • PIN 3 NC no conectado
  • Pin4 GND tierra

Cableado:

  • BlueDuino DHT11
  • Pin 1 -> Vcc
  • Pin 2 -> 21
  • Pin 4 -> Gnd

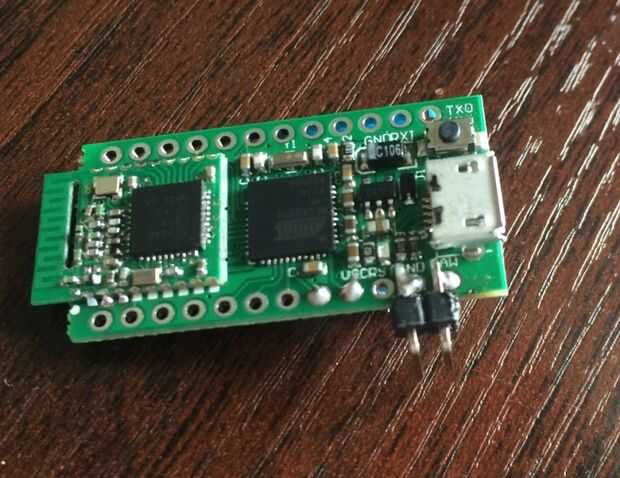

También para soldar un pins macho para conectar la batería.

Pasador de alambre rojo de la batería -> pin de BlueDuino crudo, pin batería negro > BlueDuino pin GND.

Nota: Por favor, revise los cables de la batería.
