Paso 2: planes de
Antes de westarted con el diseño de nuestro sistema nos establece algunas exigencias:
-Cada empleado debe ser capaz de tener su propia etiqueta y debe ser identificado con él.
-Para cada empleado allí mostrando la historia debe estar habilitada.
-Horas o fechas de llegada y salida de trabajo deben guardarse. Además se deben calcular las horas de trabajo de hora de llegada y hora de salida.
Definir un problema
Podemos dividir el problema en tres problemas de sub: empleado identificación, historia del ahorro y el cálculo de horas de trabajo, exhibición de la historia. Primer sub problema puede abordarse con lector de RFID y algunas etiquetas. Segundo problema de sub, ahorro de la historia, puede resolverse con algún tipo de módulo de memoria externa, como tarjetas SD. En tercer lugar uno está compuesto de GUI y comunicación. Estos pueden resolverse con simple Web Server.
Especificación

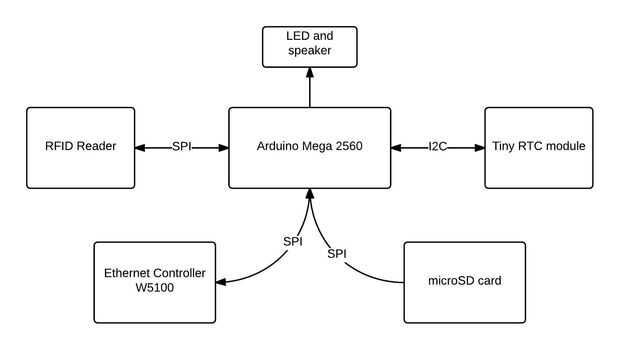

Diagrama de bloque de nuestra solución se presenta en la foto de arriba. Parte central es la plataforma de Arduino Mega 2560. Lector de RFID, Ethernet conectados escudo y microSD tarjeta Arduino mediante comunicación SPI. Pequeño módulo RTC se conecta por interfaz de comunicaciones I2C. También hemos añadido LED y altavoz pequeño para indicar la lectura de la tarjeta éxito.
