Paso 3: Instalación del Hardware

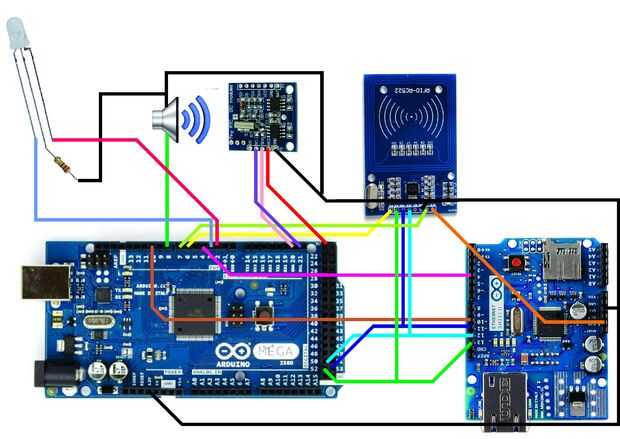

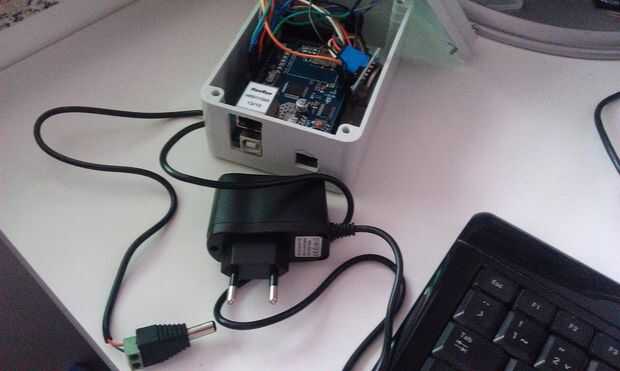

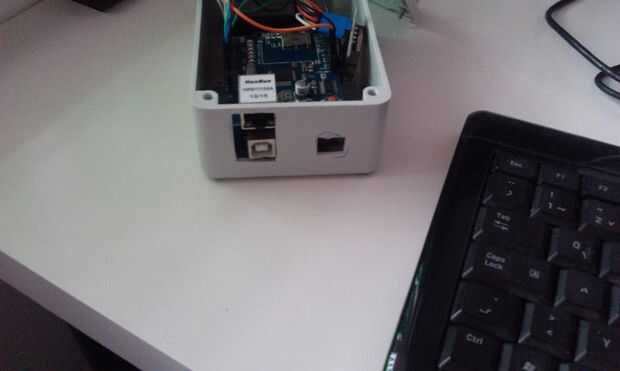

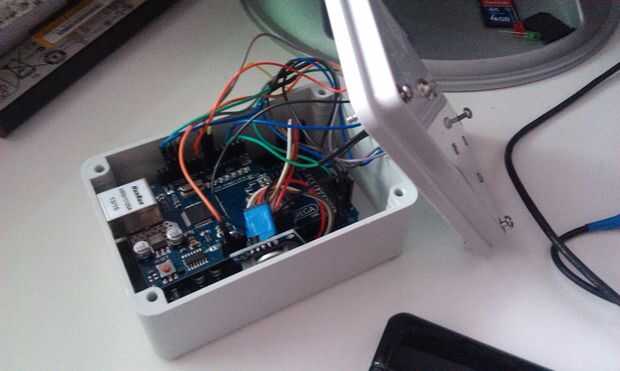

Foto de arriba presenta las conexiones entre los módulos. Para la comunicación SPI estamos utilizando hardware SPI (MISO, MOSI y CLK son todos iguales, el pin SS para Ethernet es en el pin 10, SD tarjeta es en el pin 4 para RFID lector es pin 6 y pin RST para RFID es en pin 7). LED está conectado al pin 2 y 3, y altavoz esté conectado al pin. Pequeño módulo RTC se conecta a través del módulo I2C a los pines 20 y 21. 9V fuente de alimentación está conectado al conector de fuente de alimentación externa de Arduino. Escudo de Ethernet está conectado al ordenador (o router) via cable UTP.
