Paso 3: Añadiendo un muelle de torsión en el brazo de bobina de voz
La posición de brazo de bobina de voz en un disco duro se basa en la retroalimentación de posición basada en datos leídos desde el plato magnético giratorio. Sin esta retroalimentación, el brazo es en lazo abierto y va de un extremo a otro basado en la dirección de la corriente de la bobina.
Experimenté en un número de maneras para convertir el movimiento del brazo a un tipo D'Arsonval de tipo bobina móvil de imán permanente (PMMC) del galvanómetro.

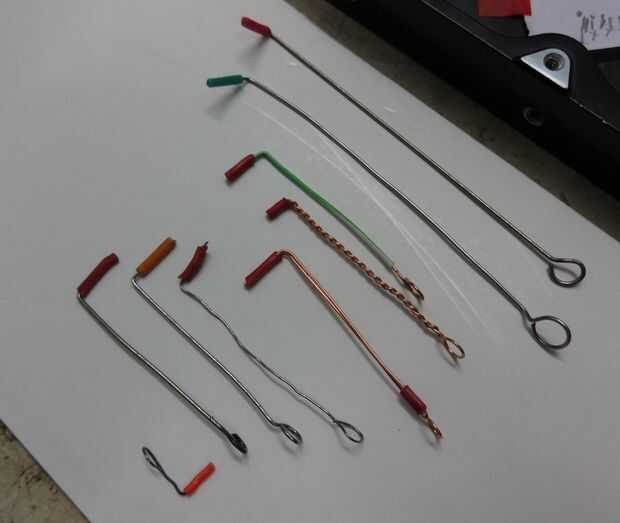

El arreglo mecánico existente había proporcionado 3 formas de agregar un resorte de torsión:

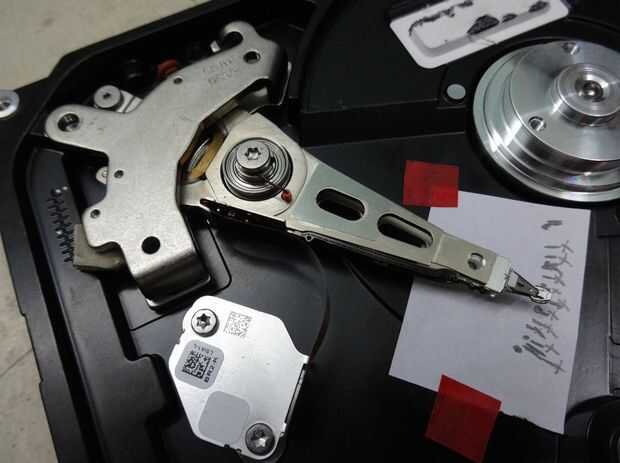

- De cojinete en el brazo de montaje punto a un pequeño agujero cerca de

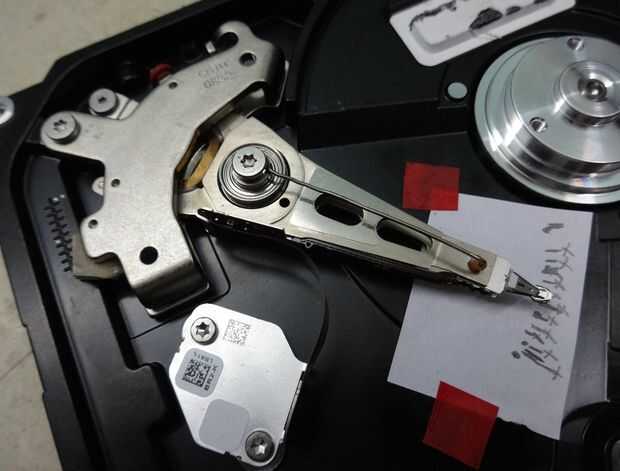

- Desde el punto de montaje de cojinete a un orificio en el extremo del brazo

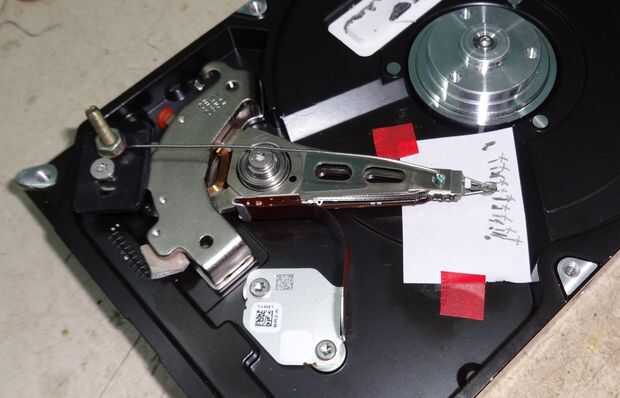

- Y desde un punto al orificio en el extremo del brazo de montaje trasero
He probado los tres métodos con varios alambres de resorte surtido y finalmente se estableció en el tercer método ya que le dio una desviación bastante uniforme para + 4, 5V-4, 5V. Esto sería dentro de la corriente nominal de la bobina.

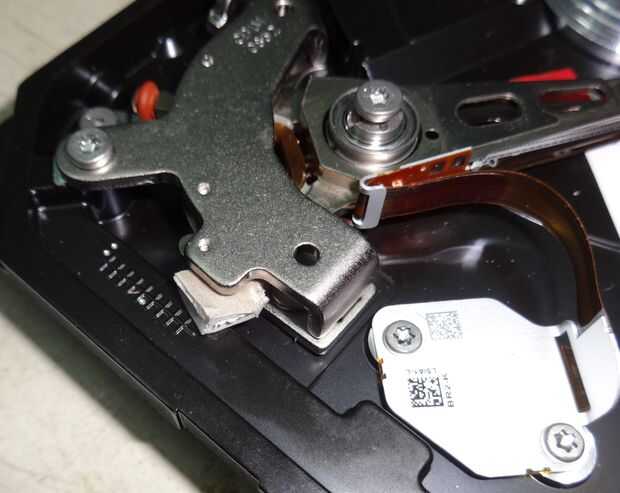

También fue necesario añadir una pieza de goma como un tapón para el límite de desviación interna del brazo para que el brazo no entró en la posición de portero.
Este esquema funcionó bien.
