Registrador de datos de energía solar

¿Siempre quiso saber cuánta energía solar podría generar al poner células fotovoltaicas en un lugar específico en o alrededor de tu casa?

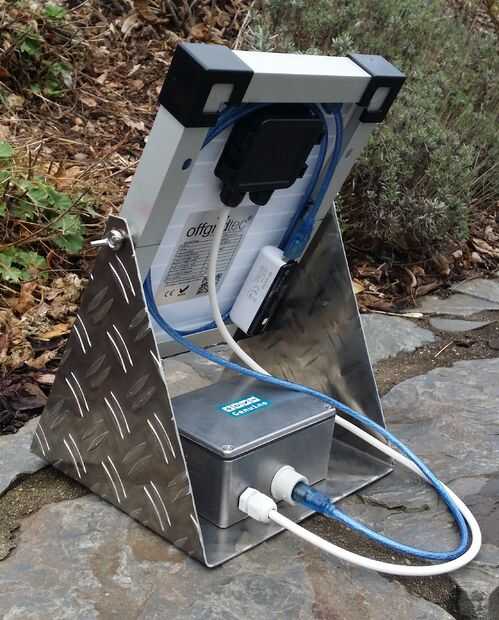

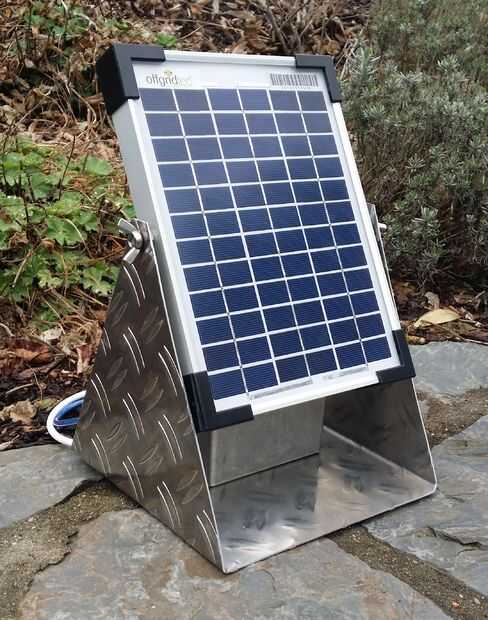

Este Instructable muestra cómo construir un registrador de datos basado en un Arduino (o Genuino) Uno con data-logger-shield y un PV de la célula grabación eléctrica rindió durante un día soleado o incluso más.

Los datos (fecha, tiempo, tensión,...) se registran en una tarjeta SD y puede editarse con un software de hoja de cálculo como MS Excel.

1. materiales

1.1 la célula PV

1 Offgridtec 12V/5W Solarpanel Poly

https://www.offgridtec.com/offgridtecr-5W-Poly-sol...

1.2 soporte

Hoja de aluminio de placa de diamante 1 200 x 600 x 1, 5mm

2 aluminio hoja de 26 x 15 x 1, 5mm (para bloqueo de tornillo)

2 tornillos M8x20mm

2 tuercas M8

2 tuercas M8

1.3 registrador de datos

1 caja 115x90x55mm

Tablero mini 1

1 resistencia de 18 ohmios / 2W

1 resistencia de 47 Ohm / 5W

clip 1 alimentador

1 Arduino o Genuino Uno R3

Adafruit 1 data-logger-shield para Arduino

https://Learn.Adafruit.com/Adafruit-Data-Logger-SH...

1 Cable USB

1 paquete de baterías USB 5V/1A (sin tecnología de carga inteligente)

1 pedazo de madera contrachapada

0, 5m Cable 2 x 0, 75mm 2

4 alambre final manga 0, 75mm 2

Cabeceras de apilamientos para Arduino, alambres para el diseño, tornillos, bujes

2. herramientas

2.1 soporte y carcasa

Vice

cinta métrica

Tinsnips

martillo

taladro eléctrico y perforadores de 2mm, 3mm, 8, 5mm y 12mm

archivo

Sierra para madera

2.2 registrador de datos

Cautín y soldadura

destornilladores

pinzas

Alicate pelacables

computadora con el IDE de Arduino

Etiquetas: Adafruit, Solar, Datos, Registrador, Célula PV, Modul, Offgridtec
