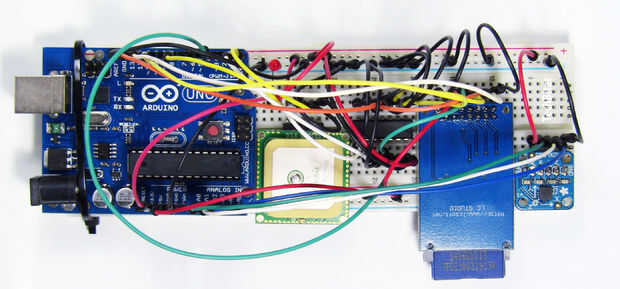

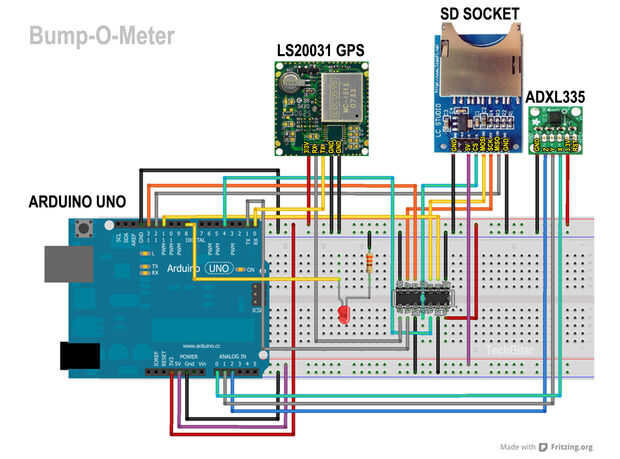

Paso 1: Conexión del Geo-registrador
Carril de GND GND de la placa (generalmente la fila azul)
5V a 5V VIN de la tarjeta SD
3, 3V para el carril positivo (rojo fila) de la placa
PIN5 PIN13 (2A) del IC SN74AHC125
PIN12 SD MISO PIN
Pin11 PIN2 (1A) del IC SN74AHC125
PIN8 LED POSITIVO
PIN12 PIN4 (4A) del IC SN74AHC125
PIN9 PIN1(TX) (3A) del IC SN74AHC125
PIN0(RX) PIN TX del receptor GPS de LS20031
ANALOG0 PIN X el ADXL335 (o cualquier salida de sensor análogo)
ANALOG1 perno Y de la ADXL335 (o cualquier salida de sensor análogo)
ANALOG2 PIN Z de la ADXL335 (o cualquier salida de sensor análogo)
GND (abajo) tierra del carril inferior de la placa
CABLEADO DEL IC SN74AHC125
PIN1 (10E) carril de tierra de protoboard
PIN2 (1A) Arduino PIN11
PIN3 (1Y) SD MOSI PIN
PIN4 (20E) carril de tierra de protoboard
PIN5 PIN13 de Arduino (2A)
PIN6 (2Y) SD SCK PIN
Carril del PIN7 GND GND de placa
PIN9 PIN1 de TX del Arduino (3A)
PIN8 (3Y) GPS RX PIN
PIN10 (30E) carril de tierra de protoboard
PIN12 PIN4 de Arduino (4A)
PIN11 (4Y) SD CS PIN
PIN13 (40E) carril de tierra de protoboard
Pines de Arduino 3.3V PIN14 (VCC)
CABLEADO DEL ZÓCALO DE LA TARJETA SD
Carril de GND GND de la placa
3, 3V no conexión
Pin de 5V de Arduino 5V
PIN11 CS (4Y) del IC SN74AHC125
MOSI PIN3 (1Y) del IC SN74AHC125
SCK PIN6 (2Y) del IC SN74AHC125
MISO Arduino PIN12
Carril de GND GND de la placa
Cableado el Receptor de GPS de LS20031
Carril de GND GND de la placa
Carril de GND GND de la placa
TX Arduino PIN0 (RX)
PIN8 RX (3) del IC SN74AHC125
VCC 3.3V carril de la placa
Cableado el ADXL335 acelerómetro
Carril de GND GND de la placa
Z Arduino ANALOG2
Y Arduino ANALOG1
X Arduino ANALOG0
3, 3V 3, 3V carril de protoboard
Conexión No ST.
