Paso 4: Sintiendo el camino: el ADXL335 acelerómetro

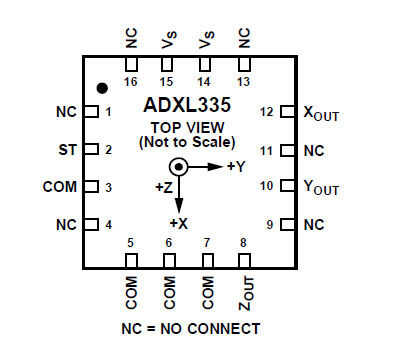

El ADXL335 tiene un rango de medición de ± 3 g mínimo para cada eje. Cuando te detengas, la tierra ejerce una fuerza de gravedad de 1g. Este sensor envía señales en forma de cambios de voltaje entre 0 y 3.3V. En gravedad cero, el valor de la tensión del perno Z está situado en el centro entre 0V y 3,3 v = 1. 65V.

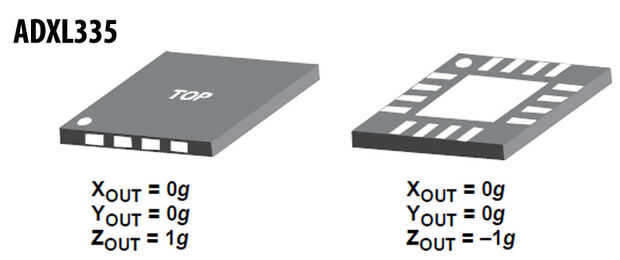

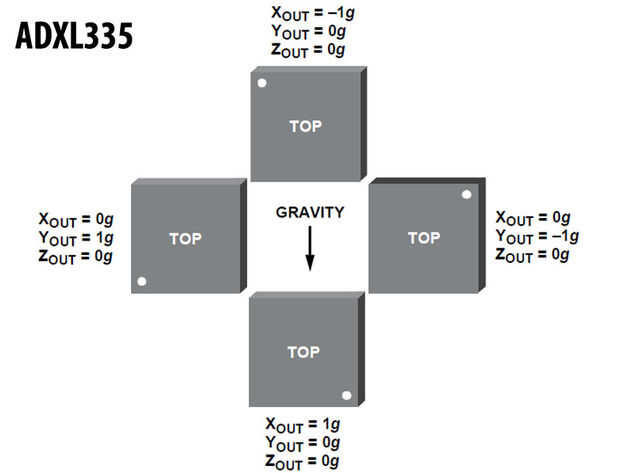

El acelerómetro puede medir la aceleración de gravedad estático (1g) así como aplicaciones de sensor de inclinación y aceleración dinámica resultante de movimiento, choque o vibración. Cuyo eje de la ADXL335 informa 1g depende de cómo se coloca el chip.
EL ADXL335 VA MÓVIL
Conduzco un Toyota Yaris, un buen coche en cuanto a fiabilidad y combustible economía pero no conocido por su sistema de suspensión de lujo. Esto es perfecto para mis propósitos. Un sistema de suspensión de alta gama puede humedecer el desnivel de la carretera posiblemente generando lecturas del sensor ADXL335 más débiles y no son concluyentes.
ALIMENTAR LA ADXL335

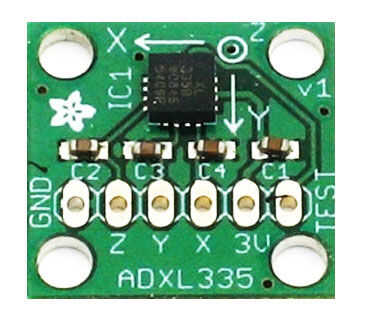

Este particular ADXL335 breakout Junta debe estar alimentada por un 3.3V fuente. También está configurado para proporcionar actualizaciones 50 veces por segundo. Eso es un montón de resolución para nuestro dispositivo de detección de condición de camino.
Ya puede manejar Arduino Uno leyendo 3.3V señales sin conversión, podemos alambre X, Y, Z de ADXL335 salidas pines (3.3V) a los pines de entrada analógicas de Arduino Uno (5V) directamente.
