Registrador de datos GPS para corredores del camino de (2 / 4 paso)

Paso 2: Esquema del registrador de datos

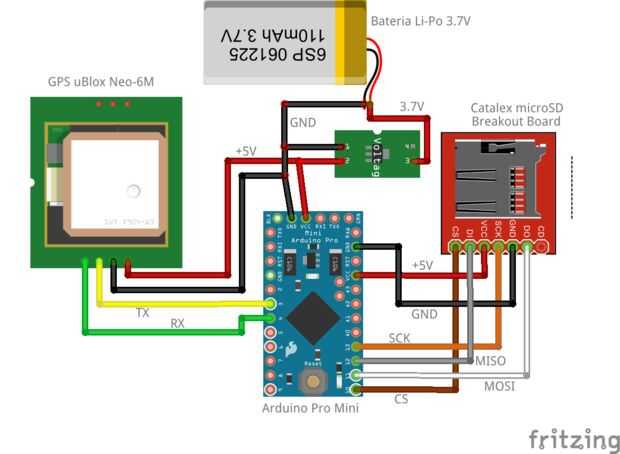

La idea es que el mini Arduino Pro gestiona todo, desde lecturas de GPS a las escrituras de tarjeta SD, ya que los componentes necesarios son solo las presentadas en la imagem a continuación.

Otro detalle importante es el convertidor dc-dc; es necesario Step-up y ajustar el voltaje de la batería (3.7V y abajo) a 5V constante que requiere que el Arduino Pro Mini y el módulo GPS.

La muestra de imagem:

-en rojo los + 5V y los voltajes de la batería

-en negro el suelo (referencia, GND)

-en verde y amarillo de la línea de comunicaciones serie de GPS

-Los otros colores son comunicaciones y líneas de control para el micro arranque de tarjeta SD.
