Registrador de datos GPS (2 / 4 paso)

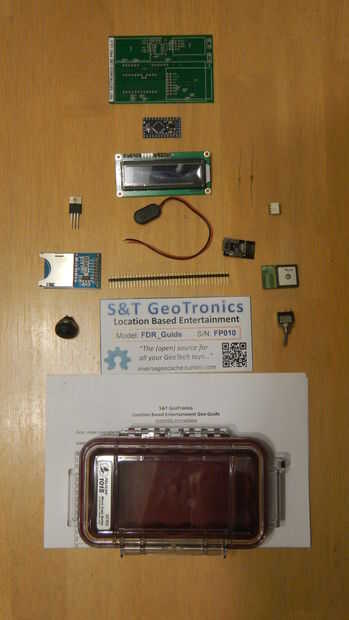

Paso 2: Reunir los componentes

Independientemente de si usted imprime su propio PCB o pedirlo on-line, el siguiente paso es adquirir todos los accesorios que necesitarás:

Lista de piezas
___________

1-LBE PCB Pro/Mini o Nano)
1 - Arduino Pro/Mini o Nano
1-parallel LCD 16 x 2 o 20 x 4
1 - SKM53 GPS
Lector de tarjeta SD 1
1 - nRF24L01 + Junta
1 - Mosfet
1 - Opto-acoplador
1 - 100 ohmios resistencia
1 - 470 ohmios resistencia
1 - encendido/apagado interruptor
1 - botón N/O

Especificaciones de pinout
____________

LCD: (2, 3, A0, A1, A2, A4) 5 es el pin de Vo
GPS: (4,6)
SD: chipSelect = 7
RF: cePin = 9, csnPin = 10
MOSFET: potencia = 8
