Paso 3: Montaje de dispositivo
Nos encanta el Pelicano 1015 casos como impermeables y proporcionar la cantidad justa de espacio para todos los componentes mientras que proporciona un espacio muy pequeño.

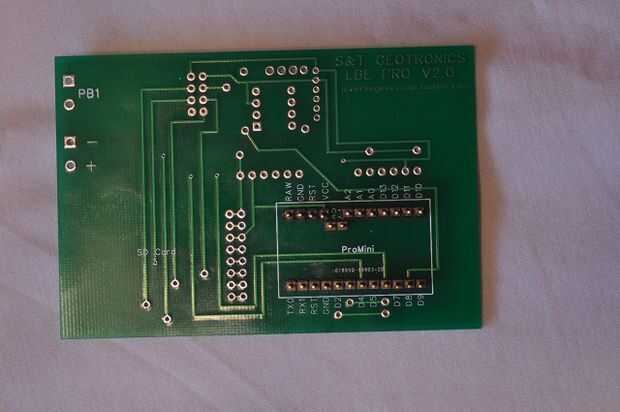

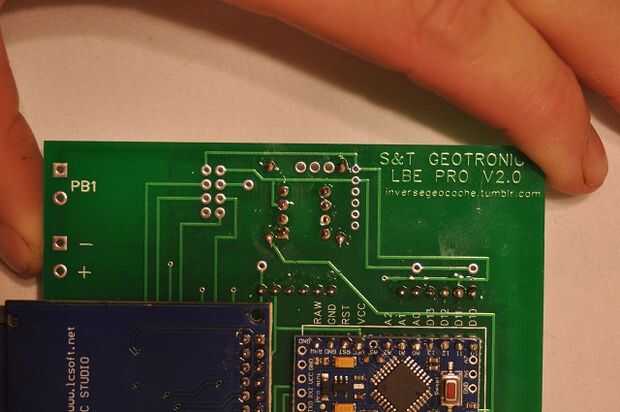

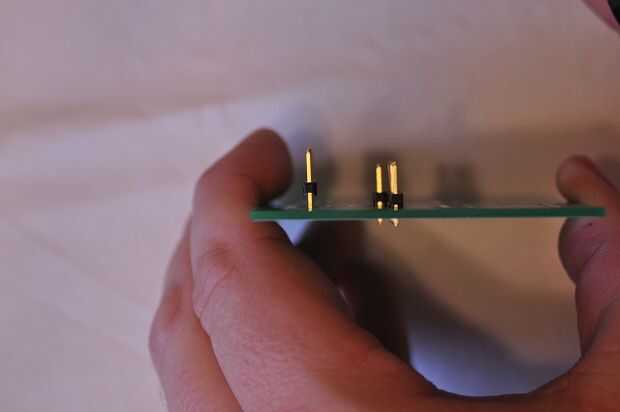

1. la soldadura de pernos Arduino Mini/Pro (o Nano) en la parte posterior del PCB (S & T en la esquina superior derecha). No olvides los 2 pernos de pro/mini poco que van entre las 2 filas: una cadena de 12 pins por un lado, una cadena de 12 con el pin 5 que falta en el otro lado con los 2 pernos aislados detrás de esta brecha.

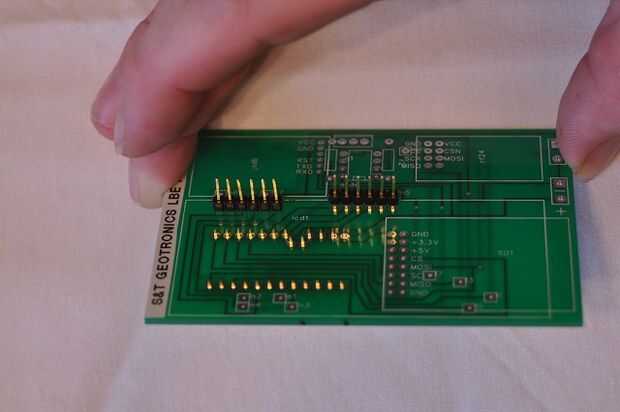

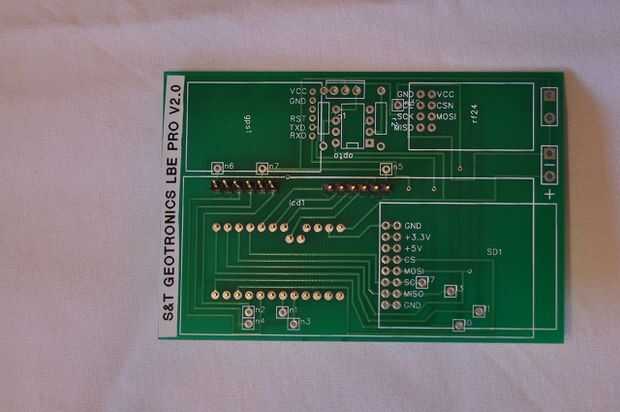

2. Suelde los 2 grupos de 6 clavijas en la parte delantera del PWB para el LCD. No suelde LCD todavía.

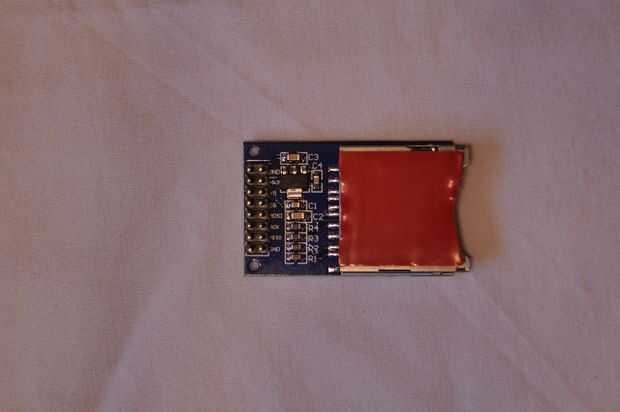

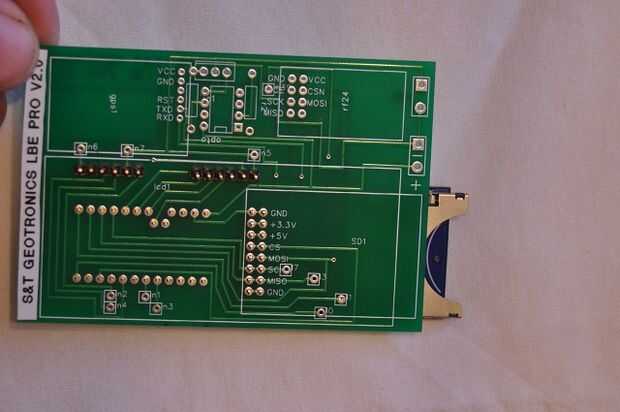

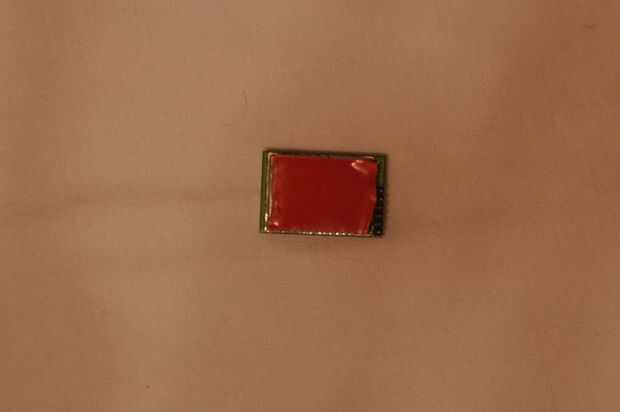

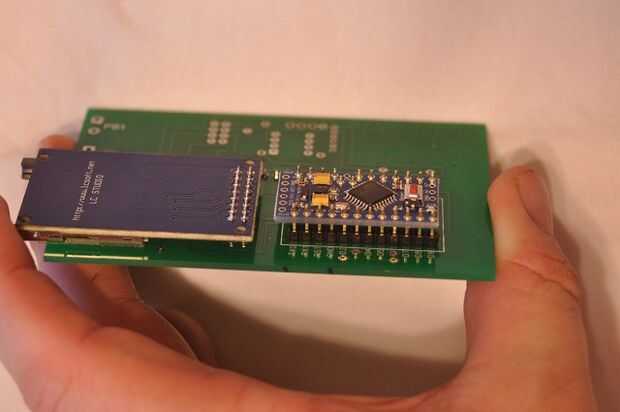

3. Suelde el lector de tarjetas SD en la parte posterior del PCB después de aplicar doble cara cinta adhesiva para el lector de tarjetas SD.

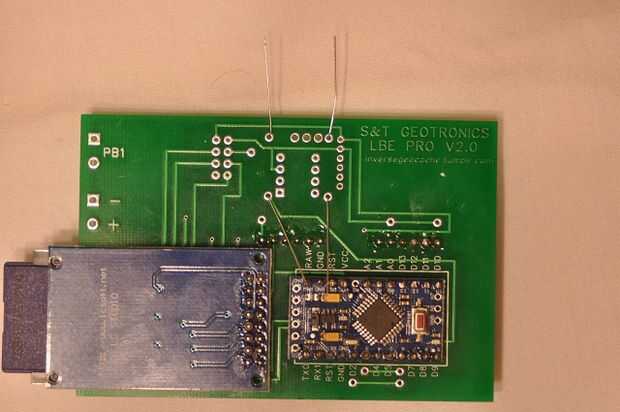

4. soldadura Mini/Pro (o Nano) en la parte posterior

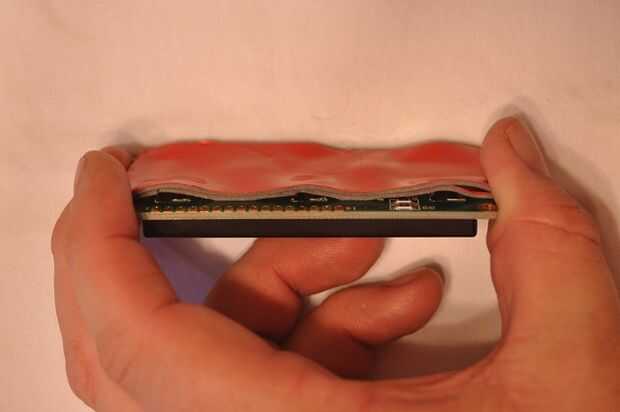

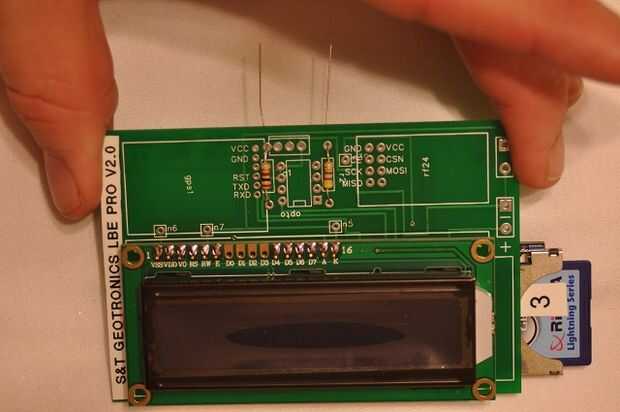

5. soldadura LCD en el frente después de aplicar 2 capas de cinta de doble cara en la parte posterior de la pantalla LCD.
6. prueba de conjunto por transferencia y ejecuta el bosquejo de LBE en el Arduino con el poder a través de cable USB conectado a laptop. Solucionar si errores de visualización o SD tarjeta. Es normal que la pantalla tener un pequeño parpadeo de alimentación USB. Batería de 9 voltios corregirlo más adelante.

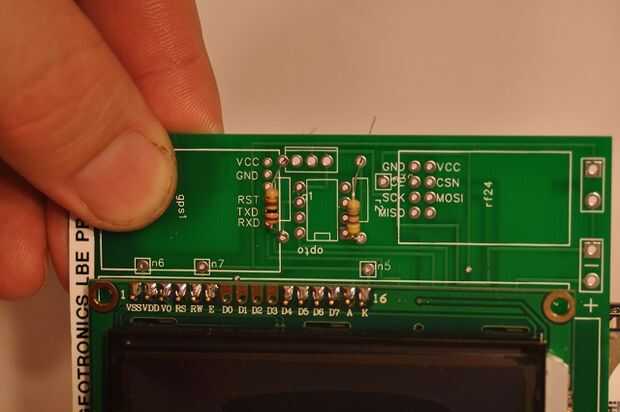

7. soldadura de resistencias. R1 = 100 Ohms, R2 = 470 ohmios.

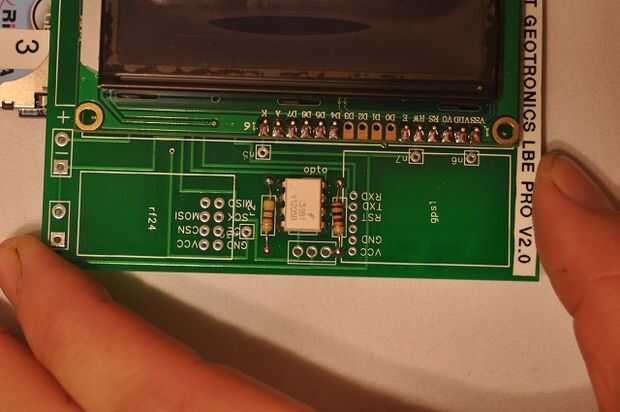

8. soldadura Opto-acoplador en la parte delantera

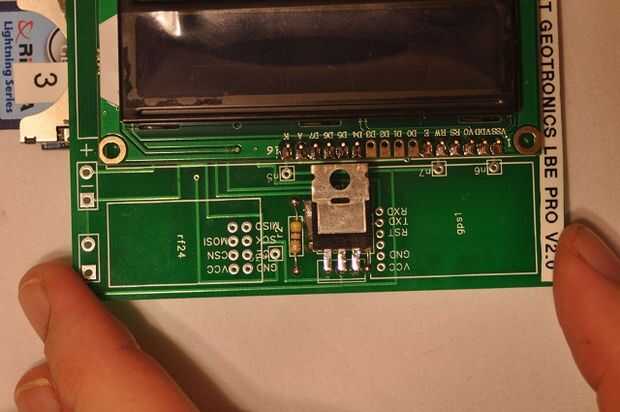

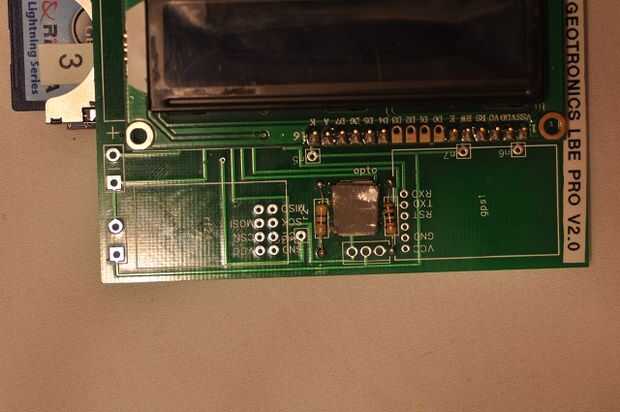

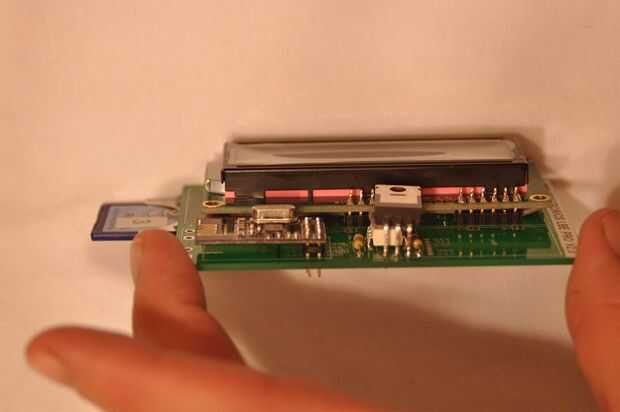

9. soldadura Mosfet parte delantera encima de opto-acoplador después pines Mosfet de flexión hacia atrás y poner cinta de doble cara en opto-acoplador

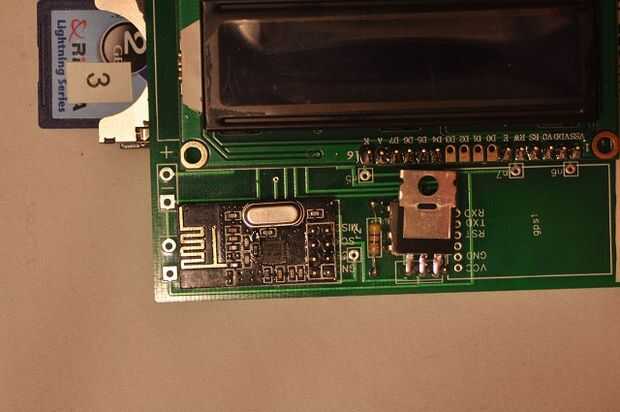

10. RF24 de la soldadura en la parte delantera
11. soldadura de GPS en el frente
12. Presione el botón de la soldadura
13. soldadura interruptor interrumpe uno de los conectores de 9 voltios, como se muestra a continuación. Suelde el ensamblado resultante al tablero, asegurándose de respetar la polaridad.
14. después de mover todas las bibliotecas a su necesaria ubicación en tu computadora y el bosquejo a su localización deseada, inserte la tarjeta SD en la ranura SD lector.

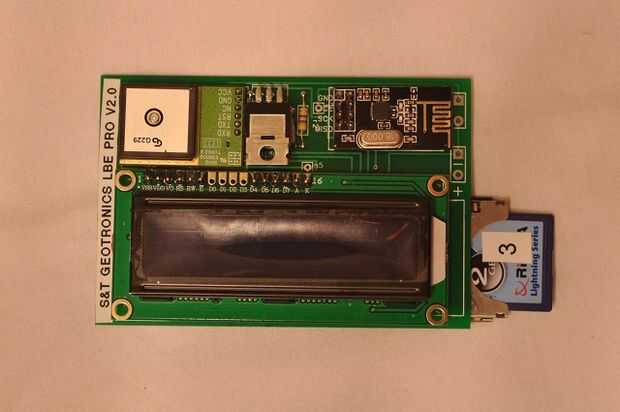

15. prueba de conjunto (que tenga que ir fuera para obtener una solución GPS).
Si utiliza una caja Pelican 1015, perfore un orificio de 1/8" en la parte superior derecha hacia la parte posterior agujero de botón y 1 1/16" en la parte superior derecha hacia el frente para el interruptor de encendido/apagado. Inserto y tornillo interruptor y botón en el lugar. A continuación, simplemente apriete Asamblea en centro de caso y estás listo para ir! Batería de 9 voltios debe encajar bien en el lado izquierdo del PCB (si está usando una caja Pelican 1015).
Felicitaciones, haya terminado. ¡ Disfrute!
