Paso 1: conexiones
Las conexiones para esta construcción son bastante estrecha hacia adelante.

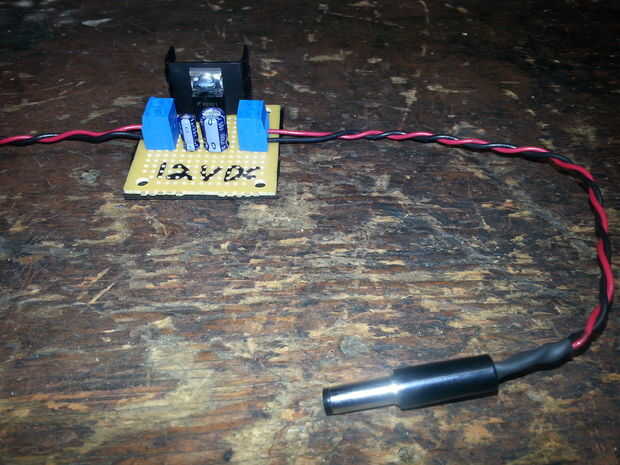

Arduino: Necesita alimentación de corriente dedicada. El escudo de SD usa mucha corriente y drenará un suministro de la batería en un par de horas. Usé un circuito 7812 para fuente de 12VDC a arduino.

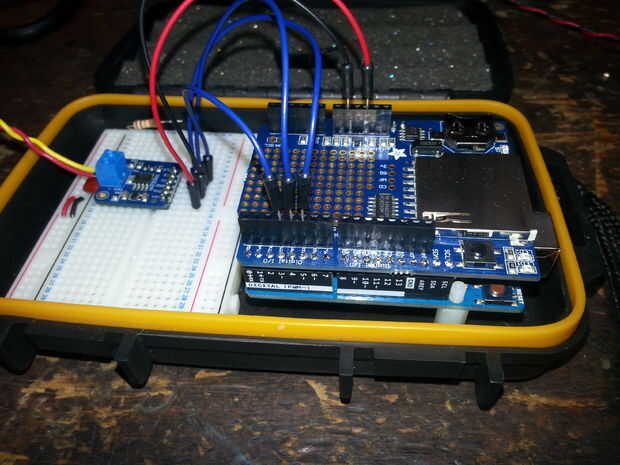

Escudo SD: las pilas de escudo encima del arduino. En esta versión he añadido cabeceras apilamientos al escudo. No es necesario pero bueno si la construcción no va a ser permanente.

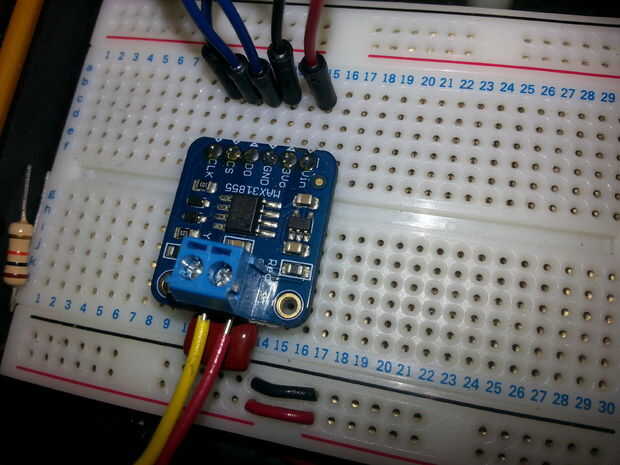

MAX31855: Las clavijas de este tablero están etiquetadas. De arduino a máximo,
5VDC a 5VDC
Tierra a tierra
D3 a CLK
D4 a CS
D5 a

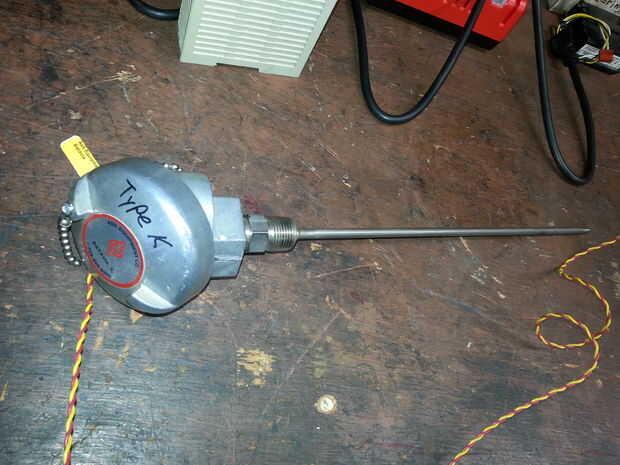

También las conexiones del termopar: Recuerde que el amarillo es positivo y rojo es negativo cuando mediante termopares.
(Nota) Si usted está recibiendo el ruido en el termopar, agregue un capacitor no polarizado de .1uf en paralelo con el termopar.
