Registrador de temperatura de frambuesa Pi (1 / 8 paso)

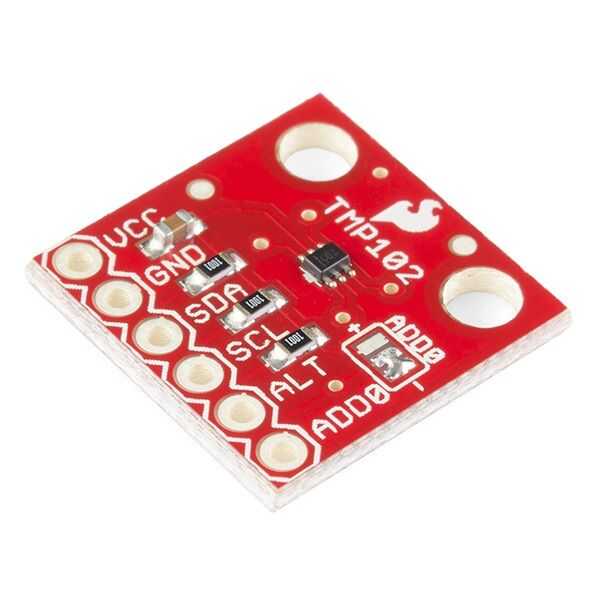

Paso 1: Alambre del sensor de temperatura

En primer lugar, la soldadura de pernos encabezado o llevar los cables hacia el sensor. Utilizamos encabezados por lo que sería podría simplemente conecte el sensor en un protoboard.

Hacer las siguientes conexiones al puerto GPIO de Raspberry Pi. La conexión ADD0 a tierra determina el dispositivo I2C dirección. Más de un sensor puede conectarse al bus I2C, pero cada uno debe tener una dirección única.

Sensor RPi GPIO
VCC + 3, 3V

SDA SDA

SCL SCL

GND GND

ADD0 GND (Nota Esto establece la dirección del dispositivo I2C)

ALT N/C

NOTA: NO CONECTE EL SENSOR VCC A + 5VDC, ESTO DAÑARÁ EL SENSOR
