Paso 2: Módulo de adquisición de datos: Descripción

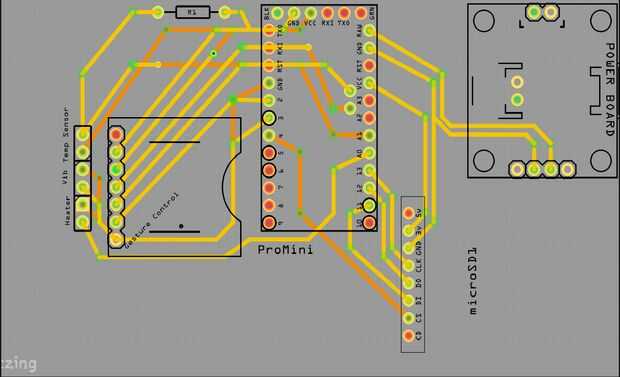

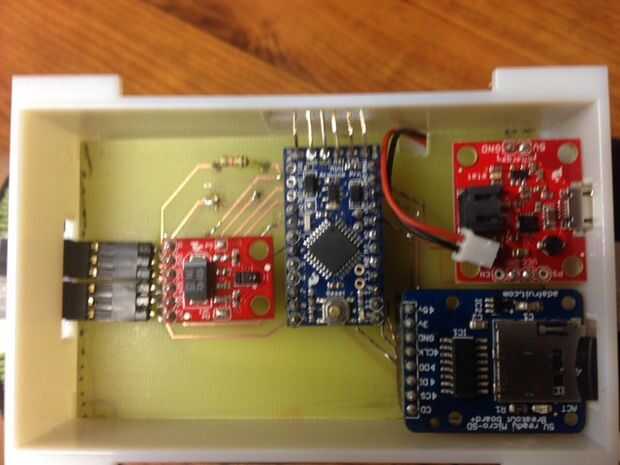

El siguiente es un esquema de la PCB de la tarjeta de adquisición de datos que creó en Fritizing. El tablero del PWB incluye Arduino Pro Mini, mini tarjeta SD y cargador LiPo encabezado conexiones de motor de vibración, sensor de temperatura y (cojín de calefacción opcional). La huella del PCB es lo suficientemente pequeña como para caber dentro de un recinto, pero también incluye espacio adicional para incorporar otras características en el futuro. Decidí usar conexiones de encabezado para el ambiente y el sensor de temperatura para que la manga de sensores de temperatura puede ser separada y lavada si es necesario.
El Arduino Mini Pro puede ser alimentado por un cable FTDI de la parte superior o por un 3, 3V batería conectado al tablero de breakout de LiPo para la portabilidad. El breakout Junta también permite la carga por USB, que se encuentra en la parte inferior del tablero.
El tablero del PWB puede ser creado siguiendo este tutorial o enviado a un fabricante de PCB http://www.ladyada.net/library/pcb/manufacturers.h...
