Paso 3: Temperatura Sensor de plataforma: Descripción
El siguiente paso es crear la plataforma de sensores de temperatura. Para obtener una medición de temperatura de piel buena, el sensor debe estar constantemente en contacto directo con la piel en todo momento. Decidí usar un termistor, que es un material cerámico que cambia la resistencia dependiendo de la temperatura medida. El módulo de adquisición de datos determina la temperatura de la piel midiendo indirectamente la resistencia del termistor mediante un divisor de tensión y calcula la temperatura usando la ecuación de Steinhart. Para más en la comprensión de la profundidad de medición de temperatura con termistores revisa: https://learn.adafruit.com/thermistor/using-a-ther...

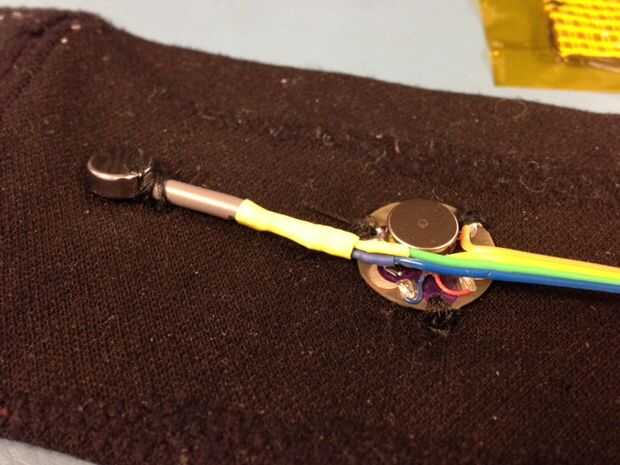

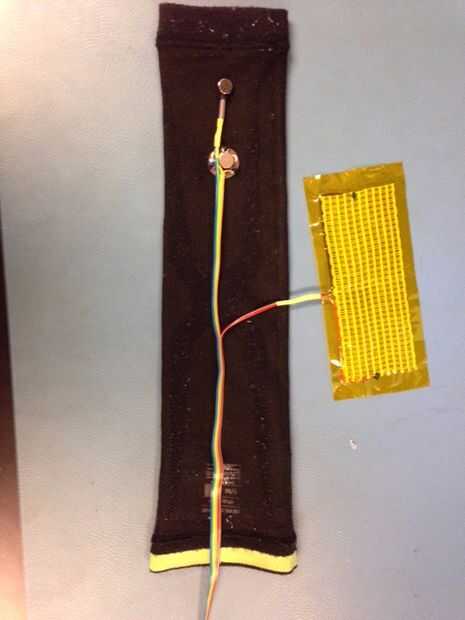

Para asegurarse que el termistor está constantemente en contacto con la piel, decidí incorporar el termistor en una manga del brazo atlética. Estas mangas del brazo están hechas de materiales de rayón poliéster, elastano, que son ajustados en el cuerpo, pero también elástico para ajustarse a distintos tipos de cuerpo. La elasticidad de los materiales también dificulta a coser con una máquina normal de coser. En lugar de que mediante hilos conductores o los cables de cinta de costura en la tela, utilicé vinilo de transferencia de calor para sello/encajonar los hilos en la tela. Yo no tendría que preocuparse por cortocircuitos o conexiones sueltas por pegarse con los cables de cinta.
Algunas desventajas de los cables de empotrar con el vinilo de transferencia de calor:

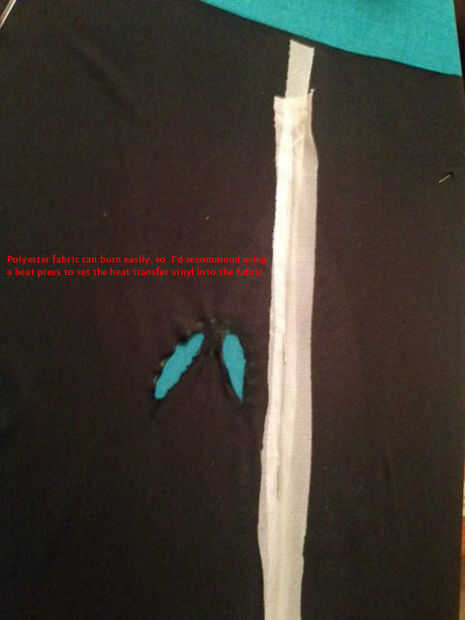

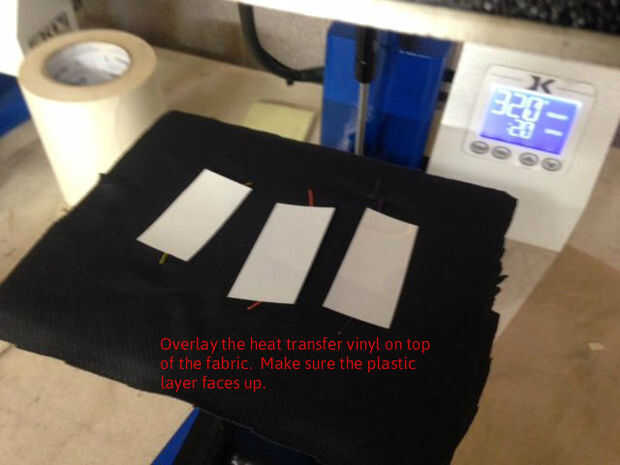

-Rayón, elastán, poliéster son sensibles a la temperatura y puede derretir fácilmente. Intentó utilizar un hierro comercial para calentar el vinilo de transferencia de calor, pero terminó por quemar a mi tela. (Evite quemar la tela como lo hice!) Recomiendo pegarse con una prensa de calor convencional, que puede asegurar el control de la temperatura y la presión aplicada necesaria para incrustar los alambres.
-El vinilo de transferencia de calor puede adherirse muy bien a la tela y reducir la elasticidad de la tela. Hay un equilibrio entre el uso suficiente vinilo de transferencia de calor para mantener los cables incrustados y sin sacrificar la elasticidad del tejido.
-Una vez que el vinilo de transferencia de calor se derrita sobre la tela es extremadamente difícil de eliminar el vinilo o los hilos de la tela sin comprometer el aspecto visual o integridad estructural posiblemente de la tela. Esto dificulta fijar cortos circuitos o cambian de ubicación del alambre una vez incorporado.
