Registrador de temperatura (2 / 5 paso)

Paso 2: Diagrama del circuito y bosquejo

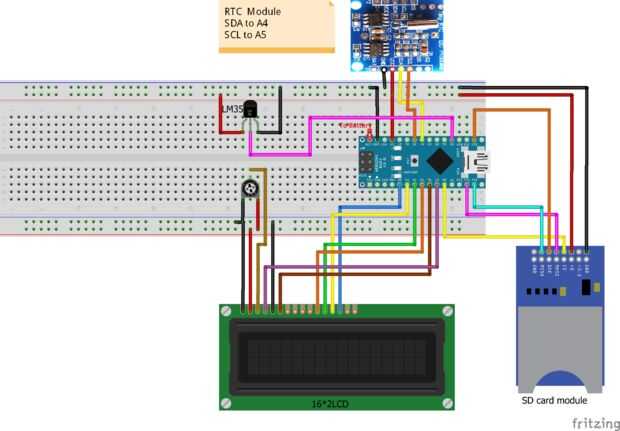

Conecte el circuito como se muestra en la imagen y hacer que la biblioteca SD y RTC trabajo probablemente.

Sugiero que no conecte la batería hasta que termines toda la prueba, así que en vez de eso uso la energía del puerto USB.

Recuerde que la batería proporcionará el circuito con 7,4 voltios (3.7 * 2), por lo que debe conectarse al pin Vin en arduino y módulo arduino proporciona 5 voltios al módulo de otros.

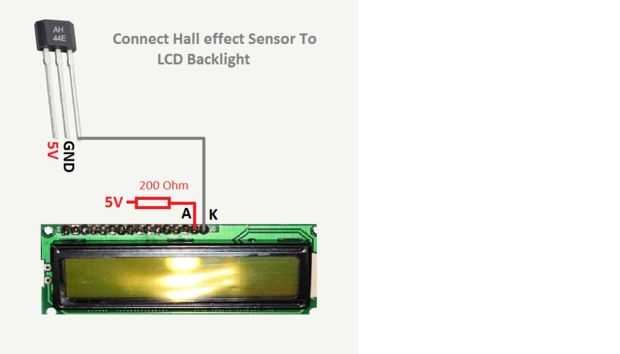

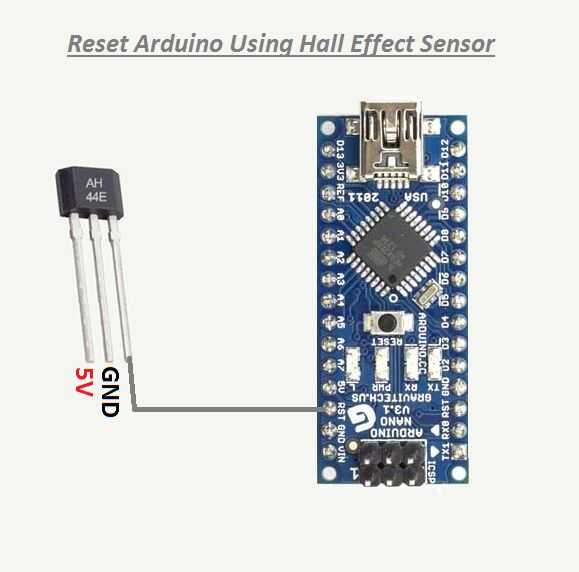

las otras imágenes que muestran cómo conectar el sensor de efecto hall lineal, funciona como un interruptor pero en vez de apretar un botón la salida del sensor aumentará hasta los 5v de la fuente cuando el lado norte de un imán acerca a la cara del sensor y caerá a la tierra al polo sur de un imán se acerca a la cara del sensor.

Conectar dos sensores, uno para reset arduino y el otro para la luz de fondo LCD.

___________________________________________________________________________________________

Tenga en cuenta que usted puede descargar la biblioteca RTC desde enlace y se puede establecer el reloj utilizando el ejemplo de la biblioteca.

https://github.com/Adafruit/RTClib

El código adjuntado.
