Registrador solar de frambuesa Pi

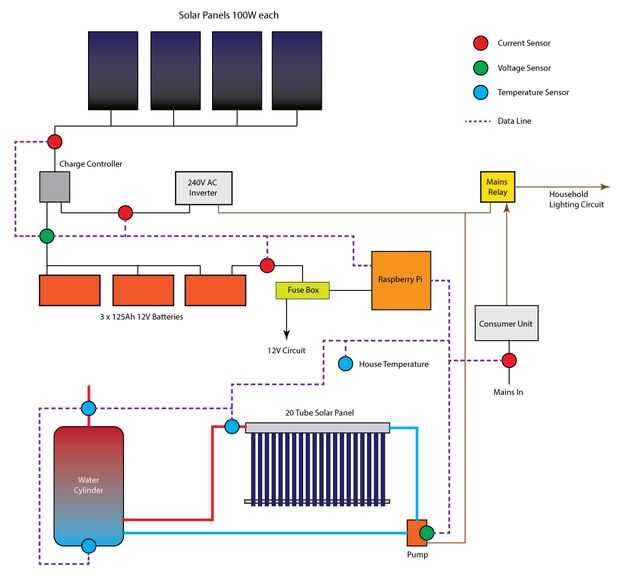

el Raspberry Pi se utiliza como un procesamiento de datos y sistema de carga que extrae datos de los sensores siguientes y luego sube a un servidor web vía HTTP GET. Sensores de temperatura de sensor Microchip MCP98031-Wire DS18B20 I2C temperatura inicio de tubo entrada de agua caliente Solar colector, tapa de cilindro de agua caliente y base y un sensor de temperatura no utilizados en la caja que contiene la placa Raspberry Pi y tarjetas de interfaz. Amperios Elkor i-caracol-VC transductor corriente de 0 a 100 actuales de red que produce 0-5V DCLow tensión sensores de corriente utilizando ACS712 30A corriente módulos de Sensor (procedente de ebay) la frambuesa Pi ADC tablero utiliza un par de Microchip MCP3428 16-Bit, convertidor de analógico a Digital de multicanal con I2C™ interfaz fichas con filtros de paso bajo y divisores del voltaje en las entradas para el rango de 0-5V hasta 0-2.048 que pueden procesar las fichas. [leer más] La instalación completa que muestra el cuadro de frambuesa Pi a la derecha con el interfaz del USB 1-Wire y el cable de red y sistema solar del picovoltio a la izquierda. Código fuente de python para este proyecto puede ser descargado de github.com/briandorey/RaspberryPiSolarLoggerel OWFS un cable de sistema de archivos es necesario descargar de owfs.orgQuick2Wire de la biblioteca se utiliza para la comunicación I2C, descargar de quick2wire.comvista lateral de la placa de interfaz que muestra la fuente de alimentación DC-DC. Hay un pie de goma que sostiene la Junta de la toma HDMI de la Raspberry Pi.
