Paso 2: Elenco entrenador

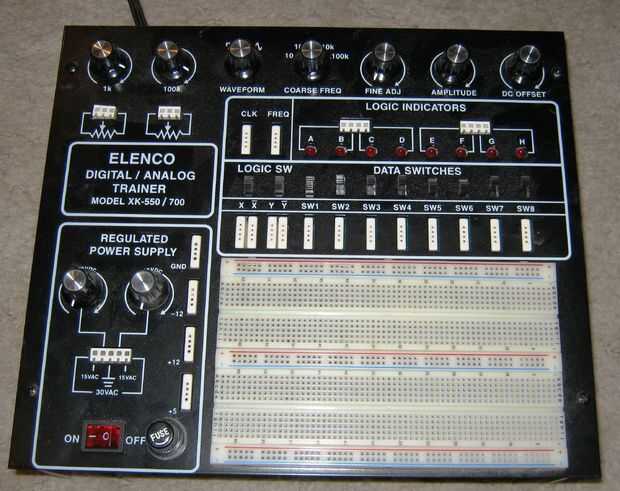

Es un mini banco de trabajo eléctrico para experimentar con la electrónica.
Technospeak: Tiene fuentes de alimentación fija y ajustable, un par de potenciómetros, un generador de forma de onda y algunos circuitos digitales simples, además de un protoboard.
Así que estos fueron diseñados para ir en un caso. Son cerca de 11 "x 10" x 3" profundidad.
Problemas: Podría ser utilizado en mi espacio de trabajo pero ocupa mucho espacio. Usarlo parado en extremo pero cuando no lo consiguió en el camino. Plus es un dispositivo de 110Vac y la parte de atrás está abierta, por lo que es un poco peligroso.

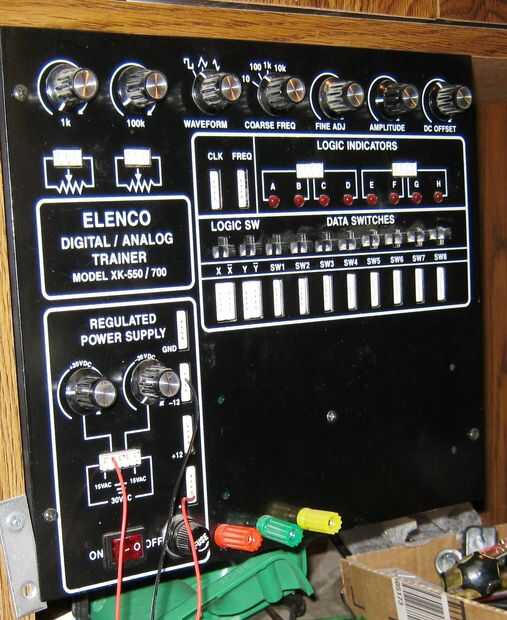

Solución: Así que os adjunto verticalmente en mi banco de trabajo. (ver imagen)
En realidad, en primer lugar, quería quitar la placa como es duro trabajar en un protoboard vertical (por lo menos este perezoso Geek viejo piensa así). Lamentablemente, esto requiere quitar la PCB, que requiere retirar las perillas y también algunos reguladores conectados a la estructura metálica. Bien salir del protoboard y volvieron juntos.
Problema: El conector de la fuente de alimentación ajustable son más grandes que el tamaño estándar del tablero.
Solución: Puesto que yo ya estaba en allí, se agotaron los cables y coloca en unos conectores de banana, así que sería más fácil de usar.

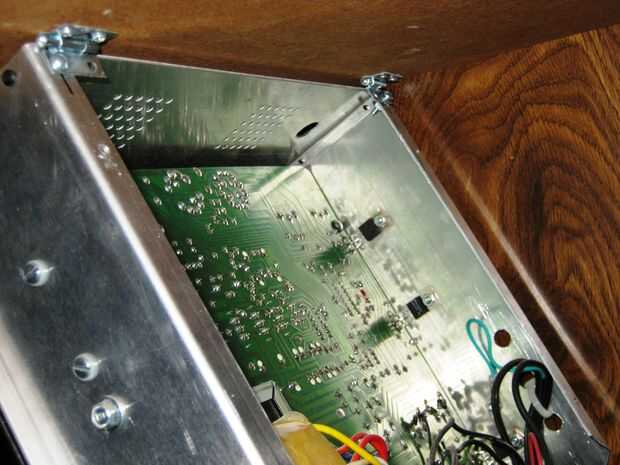

Para que sea más geek, decidí que quería hacer pivotar hacia fuera del camino cuando no esté en uso. Bueno, pasé mucho del viejo cerebro horas tratando de averiguar cómo hacer esto. Me decidí por unas bisagras para permitir que gire hacia fuera del camino. (ver imagen)
Por favor créeme, que esto era un 'oso' para instalar las bisagras y el entrenador dentro de ese espacio lleno de gente. Tan la parte superior del labio en el Elenco se superpone la Junta en la mesa de trabajo para que el Elenco colgaría vertical. Pero el lado izquierdo solo despeja la mesa de trabajo para ello podría swing hacia atrás.
Problema: Cómo puedo evitar que lo vertical. Bien, esto requiere otro brainstorm viejo. Primero estaba pensando algo debajo de la lista o detrás de él.

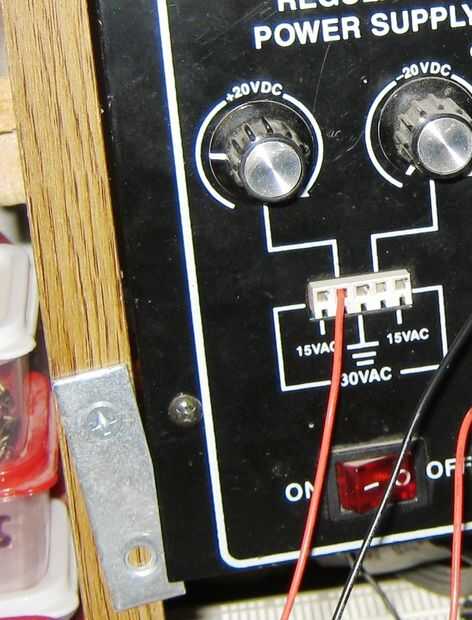

Solución: Bien, el golpe de momento Eureka. Puse una pequeña placa de metal en la mesa de trabajo y había enganchado en el Elenco. (ver imagen)
Problema: Cierre lo horizontalmente. Bien, esto requiere otro brainstorm viejo.

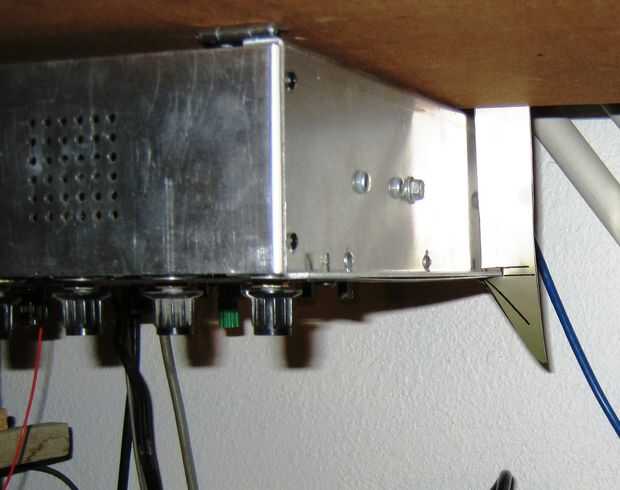

Solución: Bien otro momento Eureka. La lista extendida horizontalmente más allá de la plataforma de banco de trabajo. Utilicé una pieza de una muestra de aluminio (para la venta?). Corte una muesca en ella y me perforó un agujero en él. Entonces enrosca libremente en la parte posterior de la plataforma de banco de trabajo. Cuando la lista se hace pivotar para arriba, el cierre posterior captura en el labio y sostienen el Elenco. (ver imagen)
Esto funciona bastante bien. El entrenador es por encima de la mesa de trabajo hay un poco de espacio por debajo de ella. La parte de atrás está abierta, pero es difícil entrar en el espacio, así que es bastante seguro de choque. Y se mueve fuera del camino cuando no sea necesario.
