Registro de datos de tarjeta SD con el Sensor de temperatura humedad DHT22 (1 / 3 paso)

Paso 1: Módulo de tarjeta MicroSD

Este tutorial le ayudará a obtener el Módulo de ICStation Micro SD tarjeta funcionando. Esto es ideal para la grabación de datos de sensores para análisis futuros. Esta es una pieza de 5v, donde comúnmente los módulos de tarjeta sd son 3.3v.

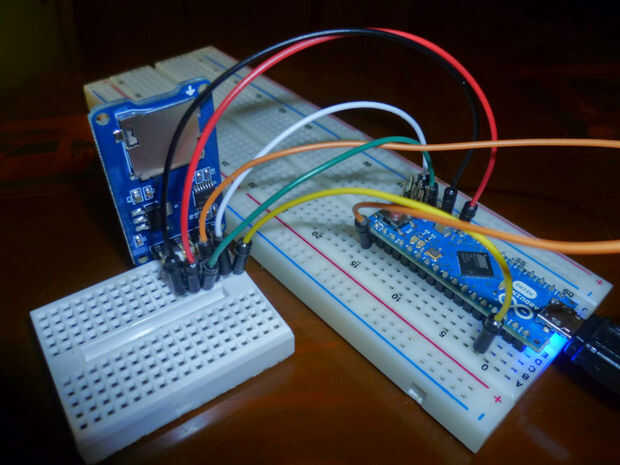

El encabezado de ángulo recto que viene pre soldado no es tiempo suficiente para sentarse en nuestro protoboard estándar, por lo que utilizamos un protoboard mini donde la tarjeta se puede colgar del lado. También puede utilizar macho a hembra puentes.

Las conexiones son las siguientes:

** MOSI - pin 11 en el Arduino Uno/Duemilanove/Diecimila

** MISO - pin 12 en el Arduino Uno/Duemilanove/Diecimila

** CLK - pin 13 de Arduino Uno/Duemilanove/Diecimila

** CS - pin 10 en el Arduino Uno/Duemilanove/Diecimila. Puede cambiar éste.

Conectar el GND VCC a Arduino + 5v y GND del Arduino.

Inserte una tarjeta micro de sd con formato fat32.

No hay bibliotecas tienen que ser descargado o instalado, como el IDE de Arduino viene pre configurado con las bibliotecas de la tarjeta SD.

Sólo cargar el ejemplo de archivo, ejemplos, SD, tarjeta de información.

En este ejemplo ya viene con el Leonardo serie Micro retardo.

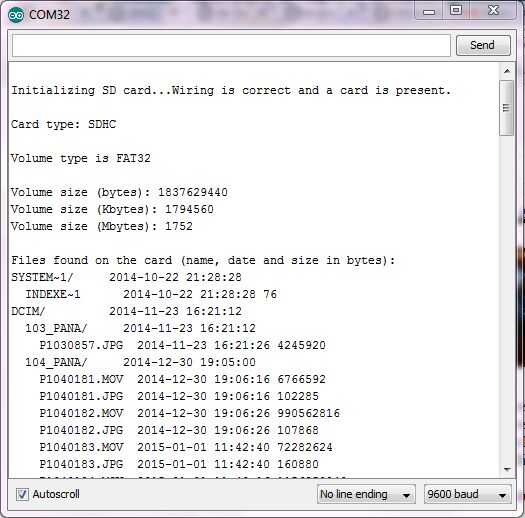

Después de cargar veremos algo similar a la imagen de arriba:

El Arduino solo reporta volúmenes de menos de 2GB, incluso si está usando un más grande
tarjeta SD. Estén atentos para un proyecto de registro de datos utilizando este y los 3 módulos anteriores sobre que tenemos escribió en su blog.
