Paso 2: Calcular hacia fuera cómo interfaz con su termostato
Muchos sistemas de calefacción y refrigeración domésticos corren 24 voltios A.C. (los que no están fuera del alcance de este Instructable). Termostatos programables generalmente funcionamiento de baterías, o utilizan algún tipo de mecanismo de "robo de energía" para alimentar a ellos mismos. El cambio real se realiza generalmente por un relé en el termostato.
Queremos controlar si se está ejecutando el sistema de calefacción/refrigeración. Para ello, que queremos sentir si el relé está permitiendo que energía fluya o no. El primer paso es averiguar qué cables para monitorear. Desde convenciones de termostato cableado varían, esto requiere cierta experimentación.
Agarra tu multímetro, ponerlo a medir tensión de CA y averiguar qué par de cables Lee 24 voltios AC cuando se activa su sistema de calefacción/refrigeración. Asegúrese de que este mismo par Lee 0 volts de corriente alterna cuando el sistema está inactivo. Tenga en cuenta que tienes varios pares que va a trabajar, dependiendo de si usted tiene un ventilador que funciona automáticamente, o de otras variables.
Mi termostato utiliza cinco cables, seis contactos (uno de los cables está conectado a dos contactos). Esto significa que hay 10 combinaciones posibles de dos hilos a prueba, y debemos probar estas combinaciones cuando el sistema está encendido y apagado. Es probablemente útil escribir los pares de cables está de prueba en una hoja de papel, entonces tenga en cuenta la tensión (o falta de ella) a medida que avanza.

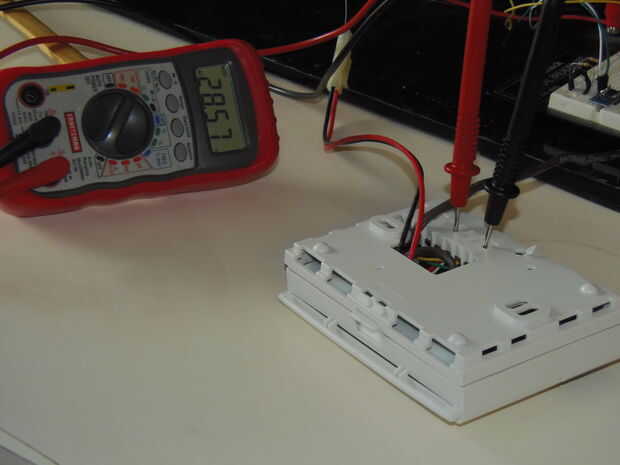

Puedes ver en mi caso, la tensión de corriente es mayor que la nominales 24 voltios. Cuando la calefacción está encendida, mi multímetro Lee casi 29 voltios a través del par de cables que he seleccionado.
