Registro gráfico de 24V termostato eventos (optoacoplador + frambuesa Pi) (8 / 9 paso)

Paso 8: Rellena la placa de circuito impreso y probarlo

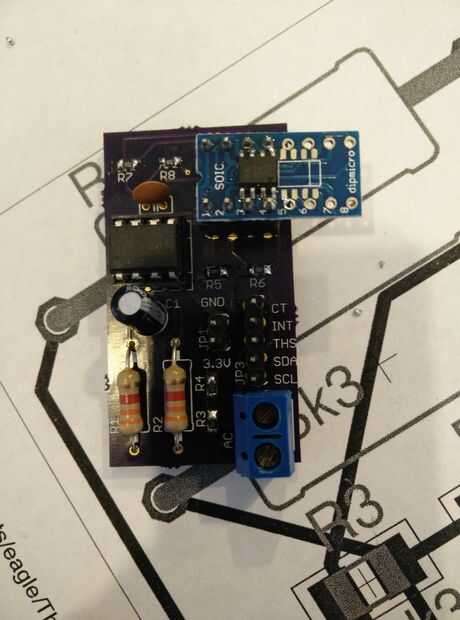

Después de recibir su placa de circuito impreso, usted tendrá que rellenarlo con los componentes apropiados. Además de la lista de componentes al principio, usted probablemente querrá algunos de los siguientes:

  • resistencias SMD de recambio, en lugar de a través del agujero resistencias
  • cabeceras de hombres o mujeres
  • un borne de tornillo de bloque

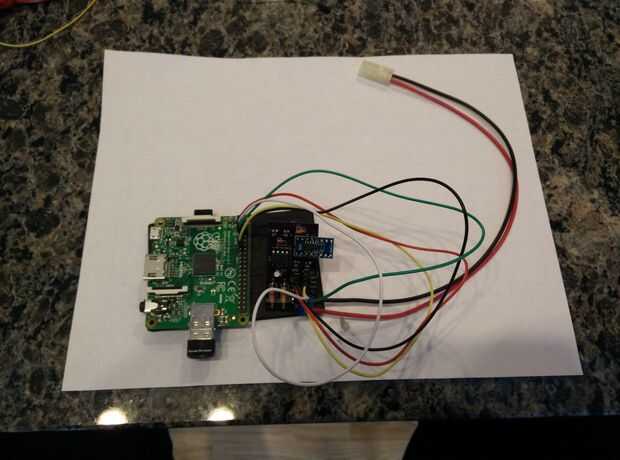

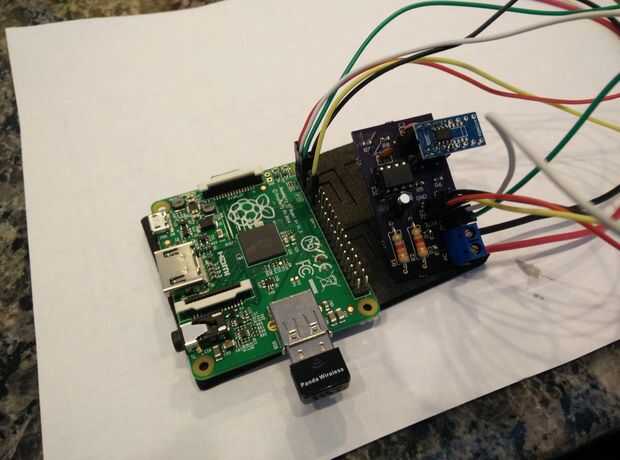

Flujo hace mucho más fácil que soldar componente SMD. El producto final se ve mucho mejor que la placa sucia, toma menos espacio y con un caso de proyecto puede ser instalado permanentemente.
