REGISTRO Monitor brazo articulado (1 / 2 paso)

Paso 1: diseño

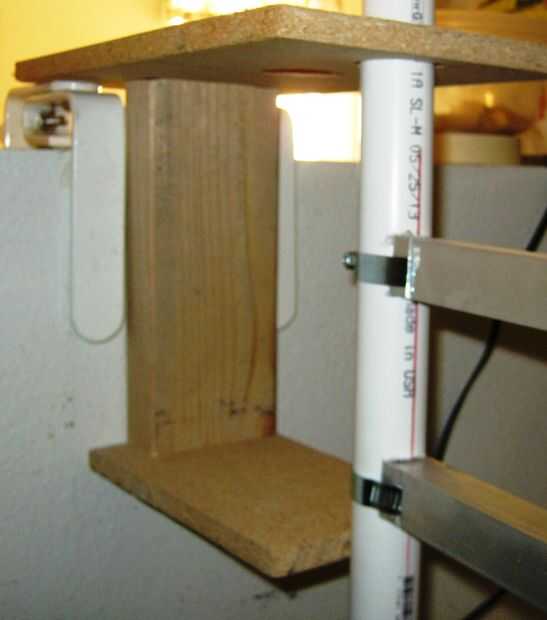

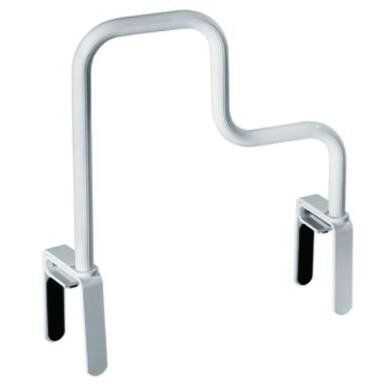

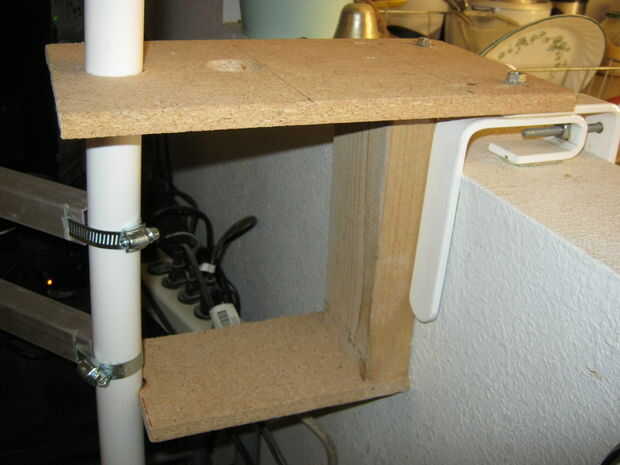

Mi reclinable es junto a la cocina que tiene una de las grandes ventanas a la sala de estar. Y yo tenía un carril de bañera similar a la de la foto. No funcionó en nuestra bañera como las paredes de la bañera cónica y demasiado fina. Así que para la parte superior del brazo del oscilación, I quitar el brazo de soporte, cortar un trozo de tablero de partícula, perforó un par de agujeros y había montado en los dos soportes que os adjunto en el alféizar de la ventana. Espacio no es demasiado crítico como los soportes regulables.

Para el brazo del oscilación, elegí 1" pieza de PVC redondeado. Ordené un serrucho de 35mm en ebay para perforar los agujeros para ello.
Para los brazos, elegí 1" cuadrado de tubos de aluminio. Pensé que había comprado un montón pero es sólo 48" así que lo corte justo en la mitad del pedazo.
La mayoría de monitores tienen cuatro agujeros de montaje en la parte posterior con interfaz de montaje VESA.
http://en.wikipedia.org/wiki/Flat_Display_Mounting_Interface
Mi monitor era espaciamiento de 100 mm x 100 mm con tornillos M4. Bien tornillos M4 están disponibles en los E.e.u.u. pero necesitaba algunas más que no pude encontrar localmente, así que casé ordenó algunas en ebay (lo compré 35mm de longitud).

Originalmente, iba para el pivote punto de estar muy cerca de la pared pero 24" armas no swing hacia fuera lo suficiente así que tuve que volver a taladrar los agujeros en la pieza superior a todo.

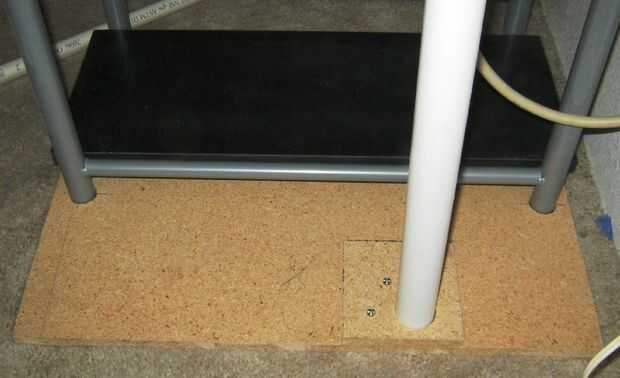

Plate(see picture) base: bien quería anclado pero recomendado: no para anclar a la pared. Mi equipo ya estaba sentado en una mesa de ordenador. Así que tomé otro trozo de tablero de partícula y perforar dos agujeros que coinciden con dos de las patas de la mesa. Las piernas pegan a través de los agujeros pero mantuvieron la base aglomerado se mueva mucho. Entonces tomó un trozo más pequeño de tablero de partícula y perforar un agujero de 35mm para el brazo del oscilación. Con sólo el 1" tubo de PVC en la parte superior y el inferior, moví el fondo por lo que era recto arriba y abajo que unido a la placa inferior con tornillos.
