Paso 3: Usando OpenSCAD para generar el archivo STL
El siguiente paso es simple, pero puede tomar un tiempo.
El software de edición de Fisher Price ha creado dinámicamente el archivo scad que contiene todos los 3D modelado las instrucciones necesitadas para crear su registro. Si aún no has instalado OpenSCAD ahora es el momento para hacerlo.

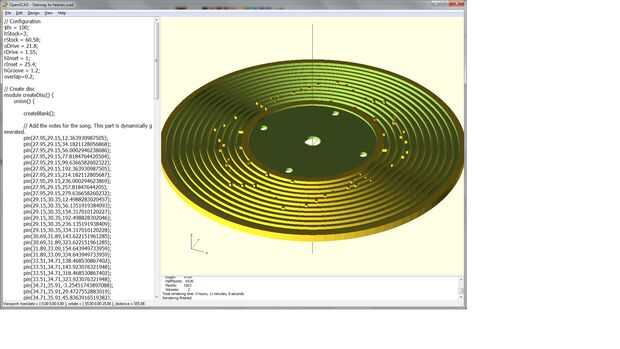

Abra el archivo vas a ver es el script generado en una ventana en el lado izquierdo. Pulse F6 y la secuencia de comandos se ejecutará y aparecerá un Render 3D. El archivo está configurado para utilizar 100 líneas rectas para crear cada círculo. Esto significa que los círculos será suave pero la representación puede tomar más de 10 minutos. Si estás limpiando y están menos preocupados por la precisión y algo tiene cierta velocidad, simplemente eliminar o comente la línea que dice "$fn = 100;". Si crees que es lento, un disco de doble cara puede tomar unos 50 minutos para generar!
Ahora puede ver cómo se verá tu disco. Girar. Dale la vuelta. Acercar/alejar la imagen. Su musicis en su camino a convertirse en un producto físico. El siguiente paso es seleccionar "Diseño / exportar como STL..." del menú y OpenSCAD se creará un archivo STL. Esto no llevará siempre y cuando los cálculos se han realizado ya. Este archivo es lo que le espera la impresora 3D.
