Paso 5: Cómo todo sucedió

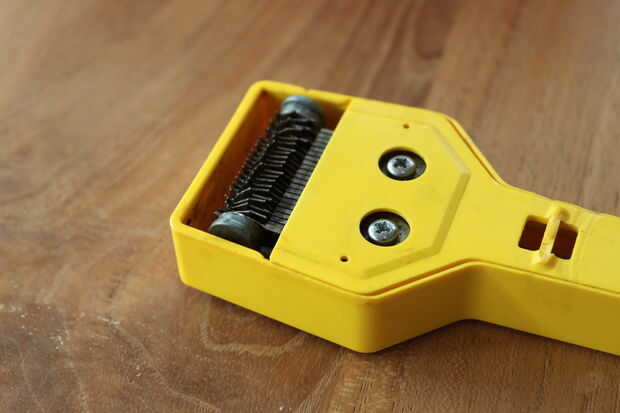

El juguete es bastante simple. Una rápida inspección revela que la "cabeza" del brazo de los tocadiscos es una pequeña caja musical con 22 engranajes del metal. El tiene 11 arboledas y pasadores en ambos lados que operan entre las 22 notas. Cada forma de la ranura un círculo para que la melodía se repite una vez por revolución - no es ninguna espiral pista como solíamos tener en discos de vinilo real. Hacía falta un buen rato con algunos calibradores digitales para medir con precisión la posición de todos los surcos y los agujeros que busque el disco sobre el plato. Todas estas mediciones que se encuentra en los modelos 3D permite crear los espacios en blanco de registro o el código que genera la información de la música.
El software de modelado que utiliza es CamBam. Esto es ideal para crear un modelo de algo que vas al molino. Gcode que esta salida se utiliza para crear los agujeros para las clavijas de fijación y la ranura necesaria (junto con el borde exterior del disco) para localizar la cabeza del jugador. Usted puede conseguir totalmente equipado pero tiempo limitada versión de CamBam de http://www.cambam.info/ si desea ver o editar este archivo.

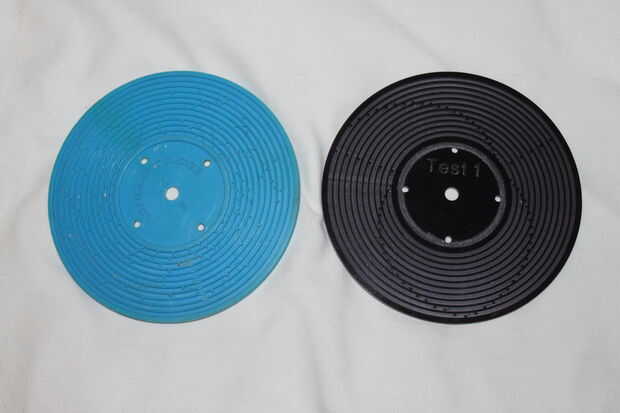

A continuación, un archivo de texto muy básico para gcode conversión me dio un registro inicial de la prueba con una "escala" que cada nota a su vez. Esto dejó probar una prueba de concepto y ver si era posible crear un registro jugable. También demostró que la caja de música "cabeza" no estaba bastante en línea con el centro del disco, tuve que cambiar todo un par de milímetros. Yo no aburrir con las matemáticas, pero había un montón de radianes, senos y cosenos involucrados. Revisa el código fuente de datos.
También hizo más fácil qué notas estaban disponibles y lo representaba cada pin. El cuadro no es exactamente estándar de alta fidelidad y con la ayuda de un amigo más musical conseguido para que las 22 pistas son como sigue trabajando desde el interior. Las primeras 7 clavijas son D #, G #, A #, C#, D #, F, G. Luego el seguimiento 12 pines tienen cada nota repetida dos veces. Si esto es para la durabilidad (como éstos se utilizan a menudo) o una manera para notas para repetirse en rápida sucesión sin bloqueos, no estoy seguro. Se trata de G #, A #, C, C#, D #, f el. Por último tenemos G, G # y A #. Esto nos da más de 2 octavas de una escala G # mayor con un par de extras en los extremos.
Encontrar música para poner en el registro de G # mayor iba a ser complicado, así que si esto es transpuesto a una escala mucho más común de do mayor podemos considerar estos ser: G, C, D, E, G, A, B, C x 2, D x 2, E x 2, F x 2, G x 2, A x 2, B, C , D. Eso es lo que usé en el editor de música (sin pisos ni objetos punzantes - muy prácticos) y la vista previa.
Así que ahora podemos intentar conseguir algo un poco menos dolorosa en los oídos en nuestro disco de plástico brillante. Si usted está en todo musical puede encontrar mi música editor ofensivamente básica. Sin embargo parece hacer el trabajo. No crees la sonrisa en mi rostro cuando finalmente escuché una intro reconocible a "Escalera al cielo" (como prohibido en todas las tiendas guitarra buena) de mi pequeño juguete...
Si crea su propio registro, por favor me avisan. Sería muy bueno escuchar que alguien encontró esto útil. Yo también soy más probabilidad de modificar el software si sé que se está utilizando.
