Paso 3: Soldar los cables!
Tiempo para algunos equipos de soldadura. Porque nos estamos conectando el LED RGB y el PmodACL2 a la frambuesa Pi, necesitaremos los cables de la regla de PCB que están sentado a la frambuesa Pi 2.
Tendremos que soldar 3,3 v y tierra en el lado derecho de la regla y también necesitaremos 3 cables RGB LED y 4 cables para la comunicación SPI con el PmodACL2. Compruebe la anotación arriba para una mejor idea de donde soldar los cables.
Las piernas RGB deben ser en el orden correcto para hacer referencia también la foto de arriba. De izquierda a derecha debe ser: azul, verde y rojo con el ánodo común conectado a los 3, 3V alimentación en el conector del Pmod en la regla (la energía ya está conectada en la regla).

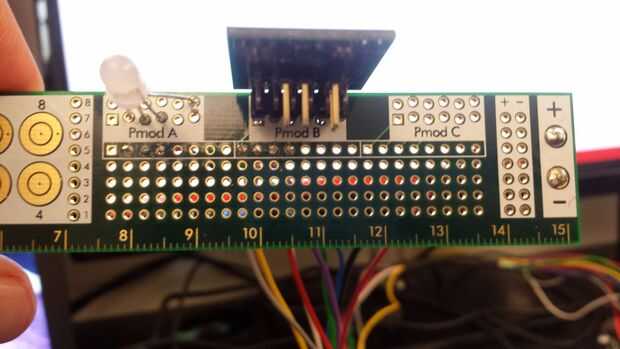

Suelde el LED RGB en lugar ahora así. Una vez que todo está soldado, puede enchufar el PmodACL2 en el conector PmodB (Asegúrese de que es la dirección correcta!). El poder es más lejano en el conector del Pmod de la regla de PCB. La parte superior de la Pmod debe hacer frente el borde inferior de la regla como lo es en la foto superior.
