Paso 4: grabado

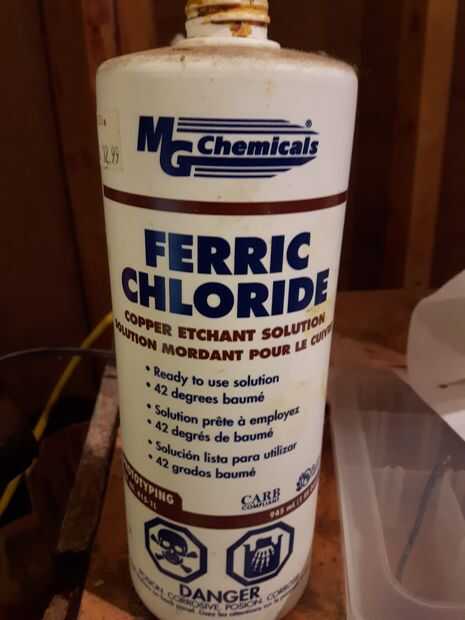

Para hacer que la transferencia de utilidad, debe sumergir la placa en un reactivo de transferencia resistir. Para esto utilicé cloruro férrico ya que era lo único que tenía puesta alrededor y han tenido muy buenos resultados con él durante los años. Uno de los trucos al uso de las cosas es para asegurarse de que el PCB todo está cubierto, y la solución se mantiene caliente mientras que grabado.
Para hacer esto, hice un simple baño María de una taza grande (desecho del curso) y y frasco de salmuera (también chatarra). Vierta el grabador en el frasco de salmuera y agregar el PCB. Luego, poner el frasco de encurtidos en el vaso de medida y añadir agua caliente hasta que esté lleno.
El grabado se iniciará tan pronto como el PCB se encuentra inmersa y se detendrá una vez que ha desaparecido todo el cobre. Este proceso generalmente toma menos de 15 minutos y usted debe tener cuidado para ver que no pasa a través de la transferencia, como esto va a arruinar el PCB.
Una vez todo el cobre es removido y solamente los restos de la transferencia, lavar el PCB con limpiador de contacto y finalmente agua.
ADVERTENCIA: EL CLORURO FÉRRICO ES TÓXICO Y NO DEBE SER INGERIDO O ENTRAR EN CONTACTO CON OJOS, BOCA, PIEL O ROPA COMO TAMBIÉN LAS MANCHAS.
