Paso 6: Prueba (cómo leer binario)

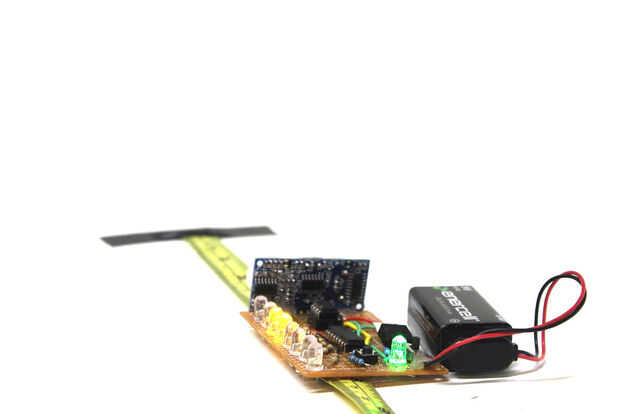

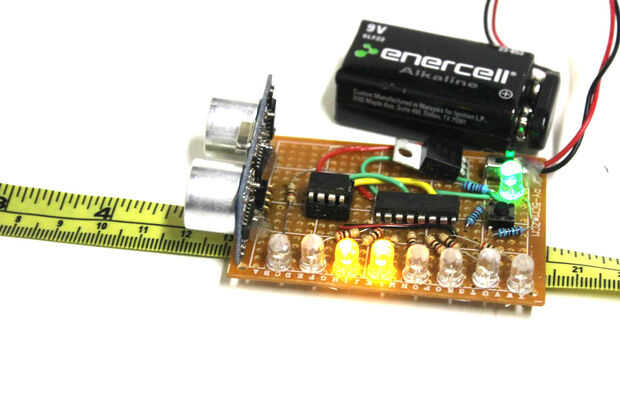

Antes que pensar en una aplicación final de nuestro circuito de soldadura, permite asegurarse de que es exacta. Para medir, grabó una cinta métrica a la tierra y comprueba si el número de la regla ultrasónico adaptado los valores de la cinta métrica. Tenga en cuenta, la regla puede estar desfazado por + o - a un centímetro. Pero esto se espera, así que no preocuparse.
Para aquellos de ustedes que no están familiarizados con el binario:
Como ya he dicho antes nuestro dispositivo leerá los valores en binario. No te preocupes si no sabes leer binario ya que es fácil.
Así que... aquí tenemos ocho LEDs. Permite llamar a cada LED un "poco" por el momento. Y nombre de la "broca" más cercana a la HC-SR04 es el Bit más significativo (MSB). Ahora voy a asignar a cada uno de estos "bit" s un valor. El MSB tendrá un valor de 1 (2 a la potencia 0), y cada bit a la derecha del que será el siguiente: 2, 4, 8, 16, 32, 64, 128. Cada vez que un "poco" está encendido sólo añadir su valor a la respuesta. Ahora que de estos "bits" s como LEDs otra vez.

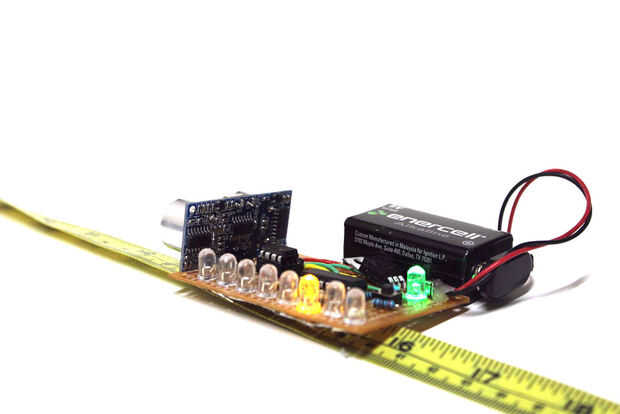

Permite leer un valor con la regla ultrasónica para que algunos LEDs se convierten encendidos. En la primera imagen adjunta a este paso, verás que el LED 6 es ON. Así que vamos a ver qué valor el LED 6 y añadir a nuestra respuesta. Como mencioné antes, el valor de la "broca" 6 es 32. 32 + 0 = 32. Por lo que nuestra regla nos dice que es 32cm de distancia de un objeto. Si esto sigue siendo una idea brumosa a usted, hay un montón de recursos en línea en binario.
