Regla ultrasónica con pantalla LCD y Arduino (2 / 3 paso)

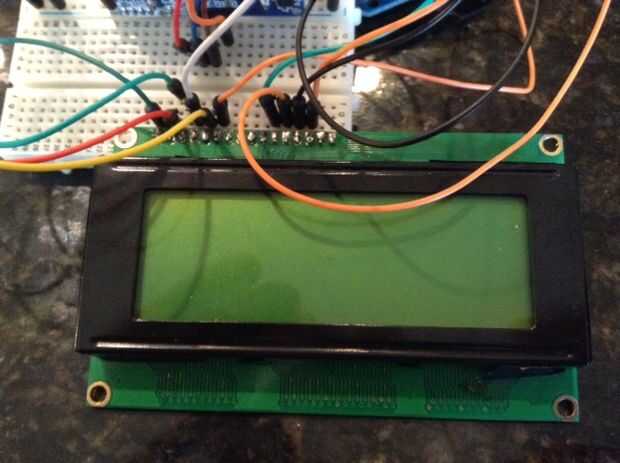

Paso 2: La pantalla LCD

Empezar por fijar
* LCD RS a pin digital pin 12
* LCD Enable pin a pin digital 11
* D4 LCD pin a pin digital 5
* D5 LCD pin a pin digital 4
* LCD D6 pin al pin digital 3
* LCD D7 pin al pin digital 2
* LCD R/W pin a tierra
* Pote de 10 K:
* termina a + 5V y tierra
* limpiaparabrisas a perno LCD VO (pin 3),
Ahora este es el mismo circuito que el ejemplo de Hola mundo de Arduino y probablemente sería mejor probar ese programa para que tenga su configuración LCD correctamente (si usted no nota, me gustaria como ir a lo largo de la prueba).
