¿Regleta de Control remoto (9 / 11 paso)

Paso 6: construcción

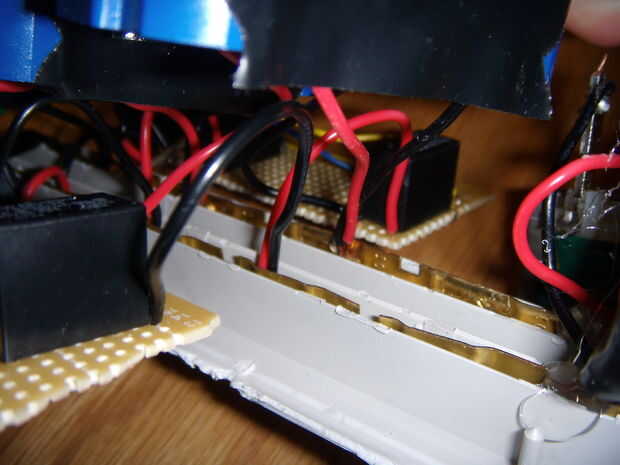

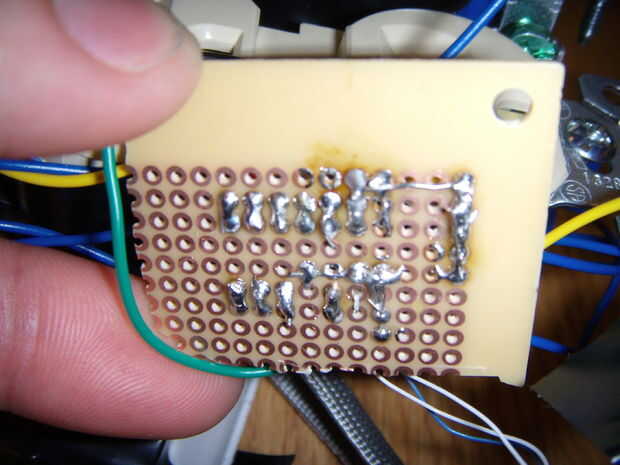

I soldadas cada repetidor a un pedazo de perfboard y luego utiliza los agujeros pequeños en la parte posterior de cada salida para sostener los cables de la alimentación de alambre en su lugar. Para ahorrar mucho tiempo que utilicé la "pista de energía" de la regleta destruyó para sostener que el 120VAC conduce de cada par de socket-relay.

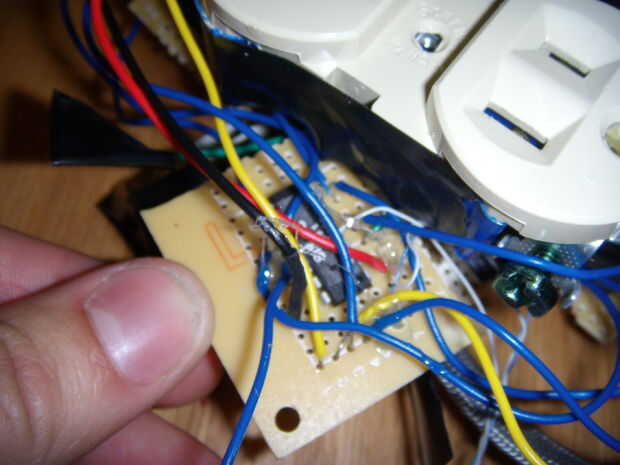

En el proyecto final solía salidas 1-6 de SIS - 7C cada toma de control. Asegúrese de que cable pin 13 o el "Mode Select" a la tierra (convenientemente pin 14). Esto permite que cada salida actuar como un palanca para que el circuito no apaga al soltar el botón del control remoto.

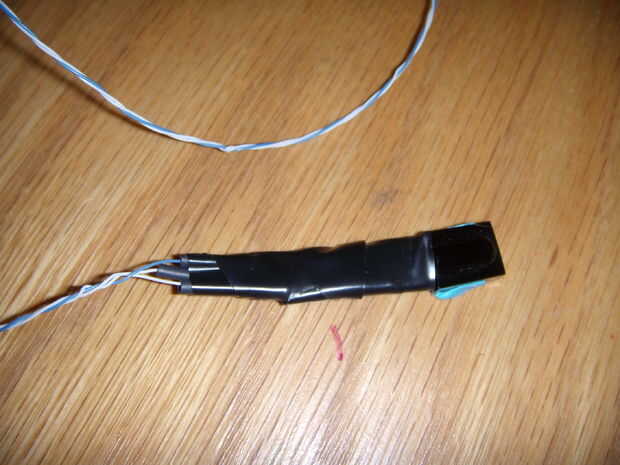

En orden para el receptor de IR ser "visto" por el mando a distancia obviamente debe ser visible y no escondido debajo de su mesa o escritorio. Este es el cable de la envoltura aislante. Conecte unos 4 pies de alambre cada uno en el receptor IR y girar alrededor hasta que se forme un cable de señal simple. Esto hizo mucho más fácil colgar una llave o algo pesado en el extremo de los cables y spinning alrededor. Asegúrese de mantener un registro de cual cable es cual antes girando por lo que correctamente puede enganchar después de su hecho.

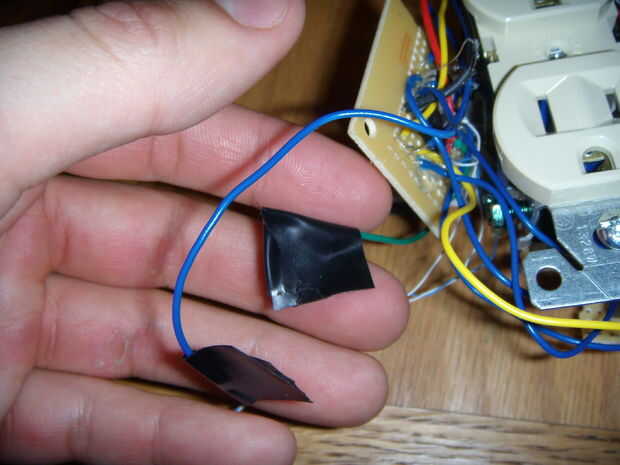

Es útil para programar el SIS - 7C antes de soldar en su descanso final Coloque pero en caso de que pierde su memoria o si quiero reprogramarlo, agregué un par cables muertos a los pins de "Aprender" y "Estado de programa".
