Paso 2: La idea básica

La maravillosa gente de Simerec ofrecen una increíble variedad de soluciones de IR para diferentes proyectos. Originalmente vino a través de su sitio después de leer este insctructable y estaba encantado de encontrar que ya tenían un ejemplo de una aplicación llamada el Zapper de conmutación de la energía. Controla un zócalo y es un poco caro. Esto es una prueba de concepto de cómo usar su chip SIS - 7C a construir su propia regleta remoto controlado con 6 zócalos!

Para este proyecto vamos a usar el chip de Simerec SIS - 7C que permite hasta 7 salidas de lógica diferente (de los cuales solo utilizaremos 6) para el control de los relés que a su vez se interruptor de encendido/apagado a nuestras tomas. SIS - 7C no se puede ejecutar en pared actual por lo que también necesitamos añadir una fuente de alimentación interna para la electrónica pequeña. La corriente de salida de cada uno de los pines de salida del SIS es suficiente para cada uno de nuestros 5V relés por lo que no hay necesidad de ningún otro interruptor intermedio en coche! ¡ YAY menos soldadura! SIS - 7C también permite una modalidad lógica de conmutación por lo que no hay necesidad para flip-flops lógica extra! YAY otra vez!

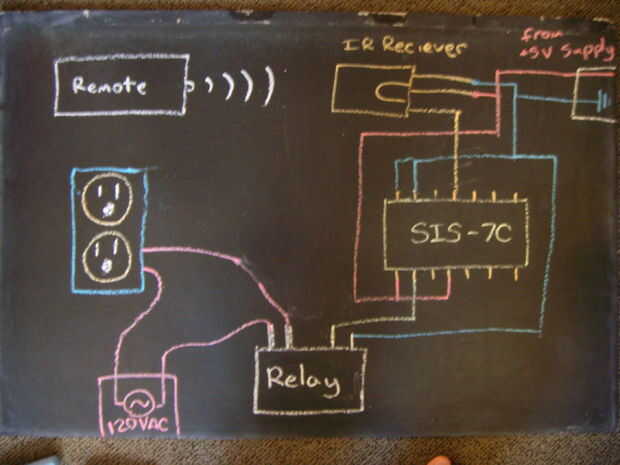

Aquí es un concepto de diseño que esbozado en tiza antes de comenzar. Usa salida 7 de SIS - 7C a una toma de corriente mediante un mando a distancia de control. Estoy seguro de que la configuración de pines es correcta pero siempre triple verificar cada conexión con la hoja de datos apropiado antes de encender el jugo!
