Paso 1: Paso 1: preparar el corpus

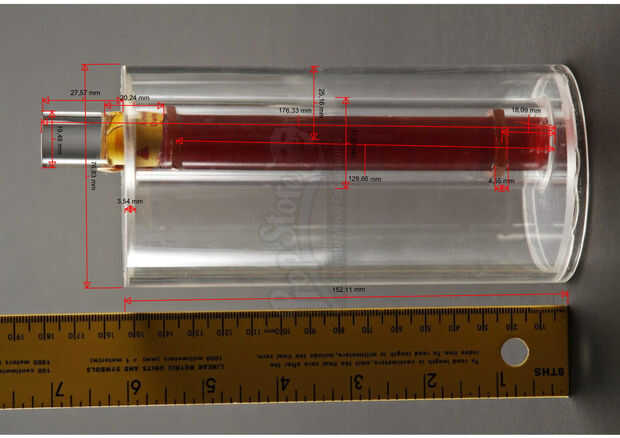

Para saber las medidas de la pila de combustible que he convertido una foto de la pieza original en pdf. Luego, con la herramienta auxiliar adecuada desde el editor de PDF-XChange medí todas las partes.

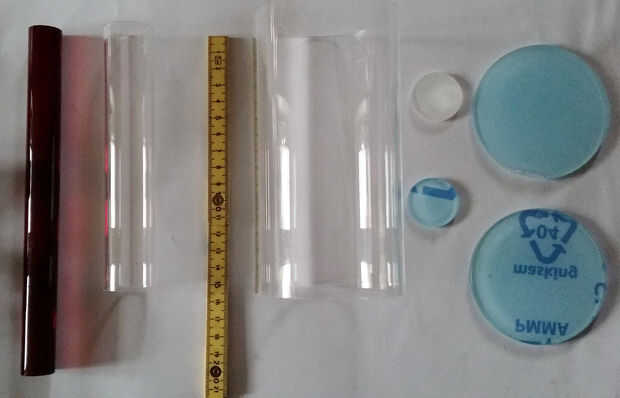

Todos los componentes de vidrio de acrílico están disponibles en la red. También, varios proveedores de cortan todas las piezas a medida.
Para evitar rayaduras durante el proceso, sacar la película de protección sólo al final. Todas las piezas deben limpiarse antes isopropílico.

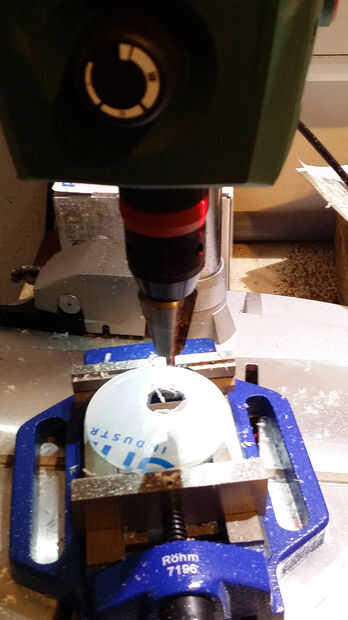

La cubierta superior (placa 80x3mm) del corpus debe perforarse primero. Para el agujero de 26mm usé un taladro cono.

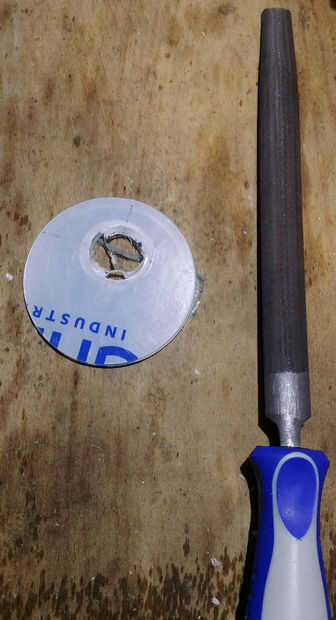

Si es necesario puede volver a trabajar el agujero con una lima o un cuchillo afilado.

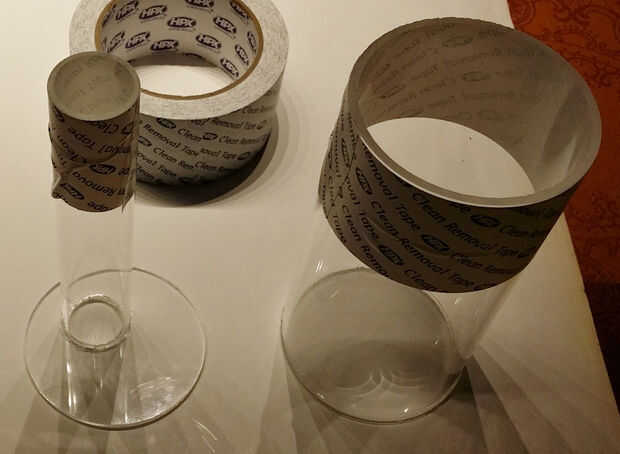

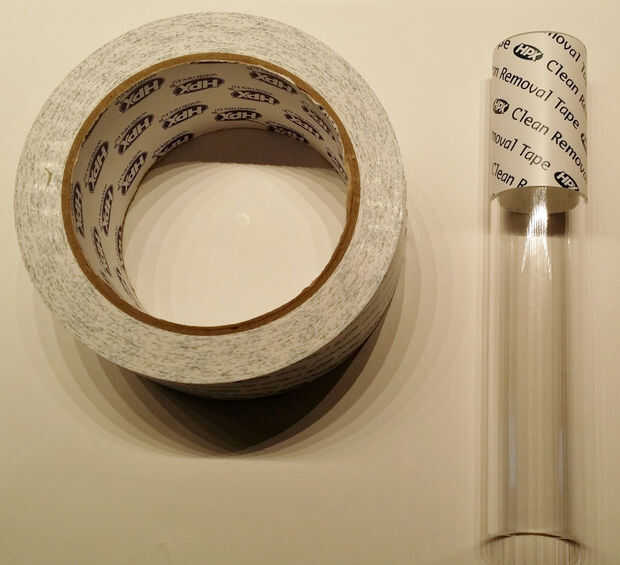

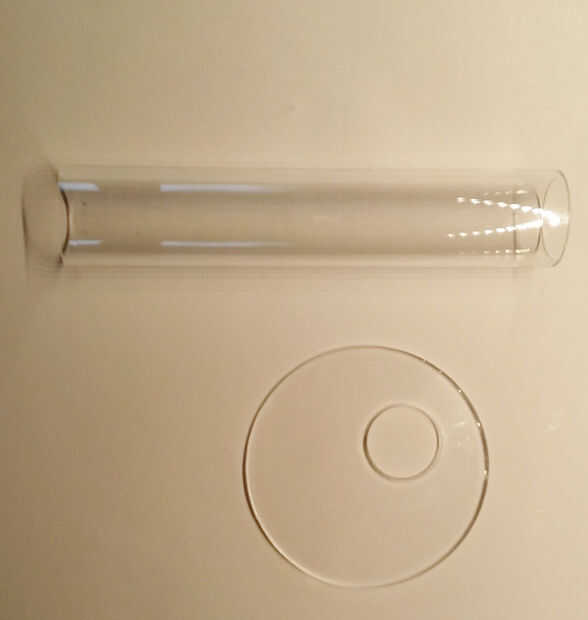

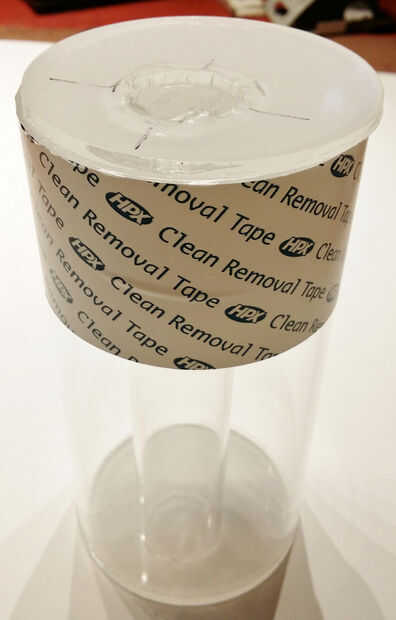

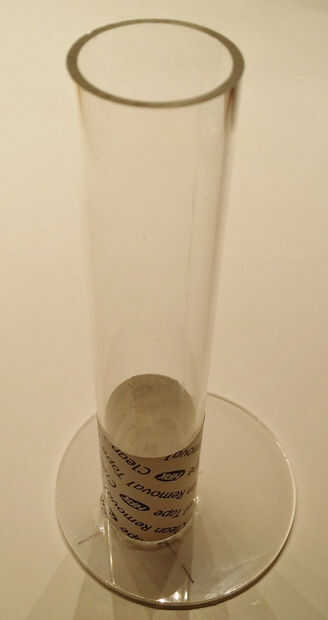

Después de la limpieza de las partes puede montar la cubierta y el tubo de 30mm con el pegamento de acrílico cristal. Con el fin de proteger la pared exterior del tubo usé cinta de remoción limpia.

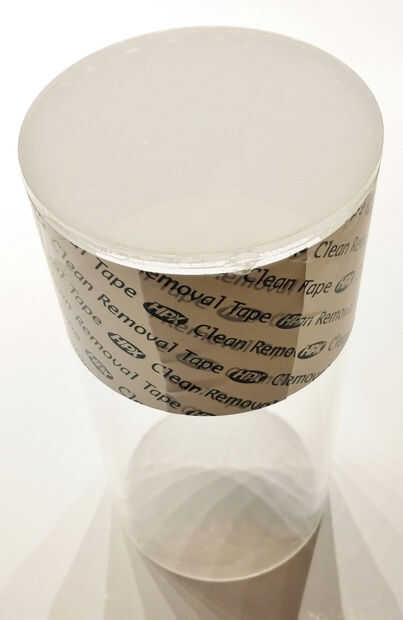

A continuación se pegue la placa inferior en el tubo de 80mm.

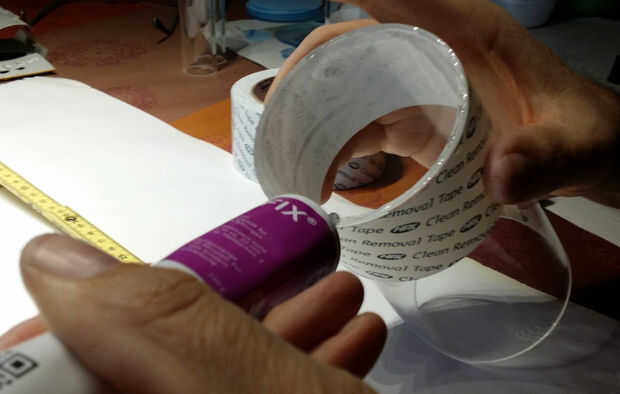

Para armar el corpus ponemos pegamento en ambos tubos (80 m m y 30m).
