Paso 1: Lista de materiales
Controlador

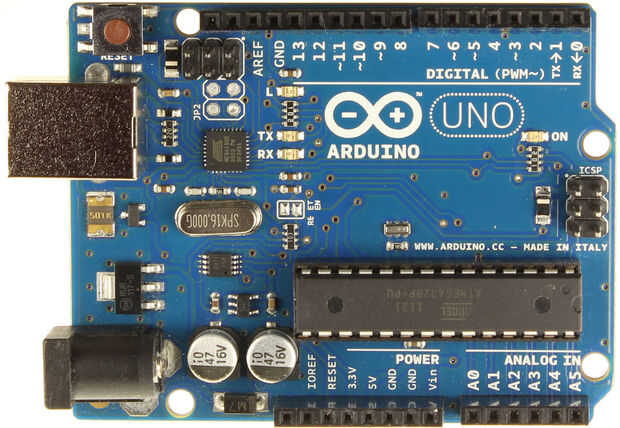

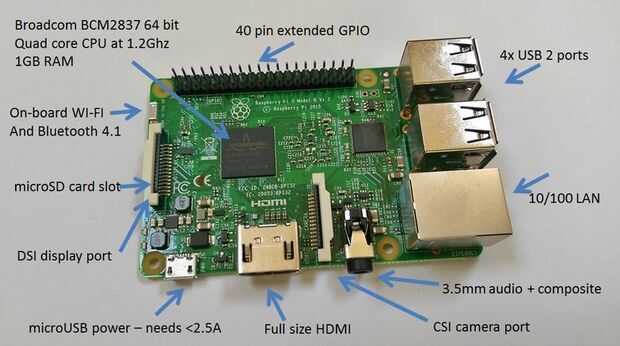

Contamos con una Raspberry Pi 3 para la base de datos y la pantalla táctil. Para la regulación real y la conexión de sensores/actuadores, contamos con un Arduino Uno.
Energía

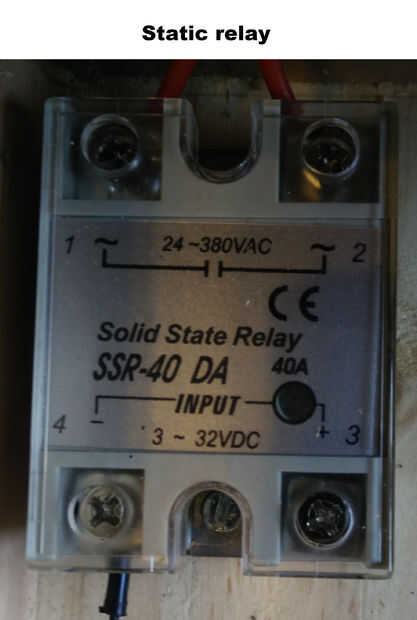

Nuestro actuador principal es la resistencia de calefacción controlada por un relé estático. Este relé estático nos permite encender y apagar una fuente de alimentación de CA, con una señal de bajo voltaje de CC: la señal de bajo voltaje de CC proviene de Arduino, y la fuente de alimentación es la resistencia. La modulación de la potencia se hace cambiando el ciclo de trabajo de la señal de bajo voltaje de CC: esta modulación es realizada por el programa de Arduino.
Sensor de

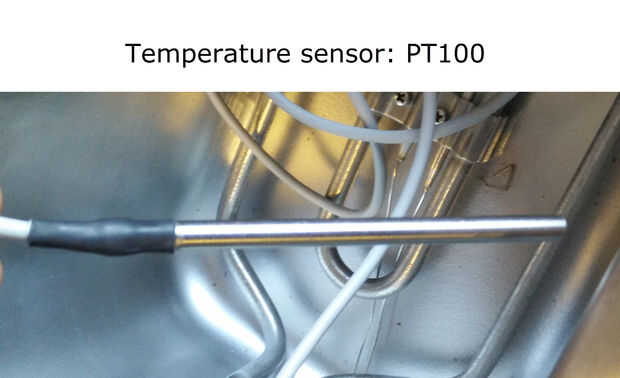

El sensor que utiliza para comprobar la temperatura del agua es una PT100. Mide la temperatura por la variación de su resistencia. Si tenemos 100 ohmios entre los pines de la PT100, significa que la temperatura es 0° C. Cuando el agua se calienta, aumenta la resistencia de la PT100. Esta resistencia se mide por uno de la entrada analógica de la Arduino Uno, a través de un puente divisor de tensión (un amplificador de potencia se utiliza para multiplicar la tensión a través de la PT100).
- Arduino Uno
- Frambuesa Pi 3

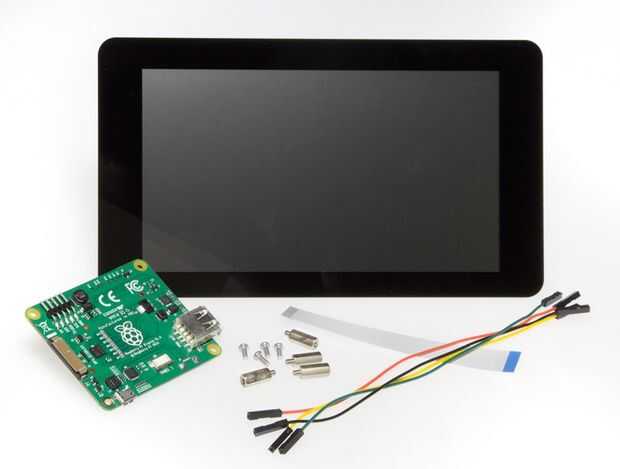

- 7 pulgadas de pantalla táctil de frambuesa
- Relé estático
- Resistencia de calefacción

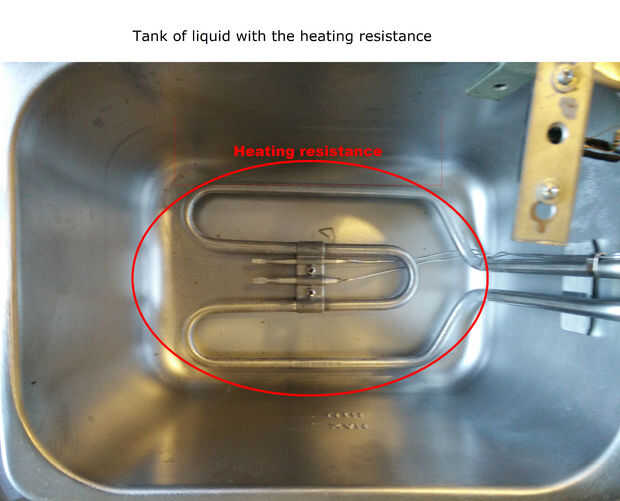

- Tanque
- Sensor PT100

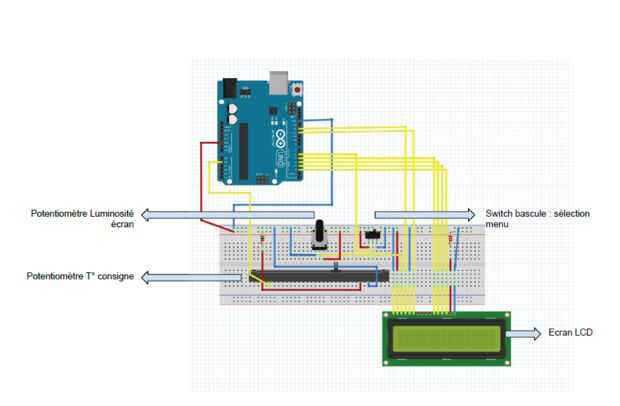

- Protoboard
- 2.5 salida de alimentación
- Potenciómetro de
