Regulado de 9V a 5V fuente de alimentación - SMD

He querido hacer una versión SMD de mi 9V a 5V fuente de alimentación regulada por un tiempo ahora, pero yo he estado esperando la llegada de algunos 0.1uF condensadores electrolíticos SMD para llegar desde China (comprado de eBay). El primer lote que ordené no aparecía, así que tuve que conseguir el vendedor (tiaochongyi) para volver a enviar.

El vendedor fue muy buena y los condensadores resienten en cuanto les alertó de la falta para llegar. La principal molestia fue realmente tener que esperar otra vez... Soy un poco impaciente, pero luego, al fin de componentes de China, a veces las piezas no llegan. Es sólo un hecho de la vida.

Este proyecto fue provocado por mi deseo de hacer tan pequeño como pueda mis módulos. Todavía puedo ahorrar más espacio en este foro mientras todavía satisface las restricciones de interfaz. En este caso, estoy usando un zócalo de barril (2.1 mm x 5,5 mm de mujer) para la potencia de entrada y 4 cabeceras de pines macho para conexión a una placa sin soldadura.

Resulta que mido no muy bien y este módulo no encaja realmente en mi protoboard solderless (hacia fuera por un poco).

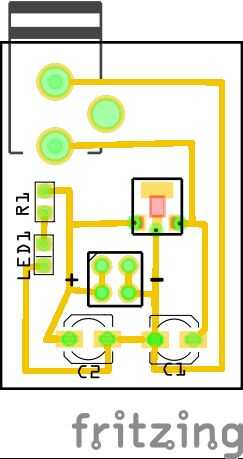

También, mi diseño original del circuito también estaba mal... Tenía el poder de 9V de conexión en el lado equivocado de la SOT-89 L78M05... mi excusa era que el componente en Fritzing todas las patas de la SOT-89 marcó como PIN3 salida... He podido corregir esto con un cuchillo afilado y un puente de alambre, como se verá en el circuito. Hasta que hice que el módulo fue simplemente sacas el 9V completo que es, como estoy seguro que estarás de acuerdo, bastante inútil.
